ทำตราปั๊ม Carbon Fiber ด้วย 3D Printer

ตราปั๊ม หรือ แท่นปั๊ม ตรายางลงบนเอกสาร หรือ วัสดุต่างๆ เราสามารถใช้ 3D Printer ในการทำได้ ครั้งนี้เราได้ออกแบบแท่นปั๊มเอง โดยใช้โปรแกรม SolidEdge2022 แล้วนำไฟล์ที่ออกแบบเสร็จแล้ว นำไปพิมพ์กับเครื่อง Flashforge Guider3 วัสดุสำคัญในครั้งนี้ก็คือ PETG-CF หรือ Cabon Fiber นั้นเอง หลังจากนั้นแผ่นยาง เราจะใช้เครื่อง Co2 Laser Machine ในการแกะสลัก และนำชิ้นงานมาประกอบ และทดสอบปั๊มงานจริงกันครับ ไปรับชมขั้นตอนกันครับ

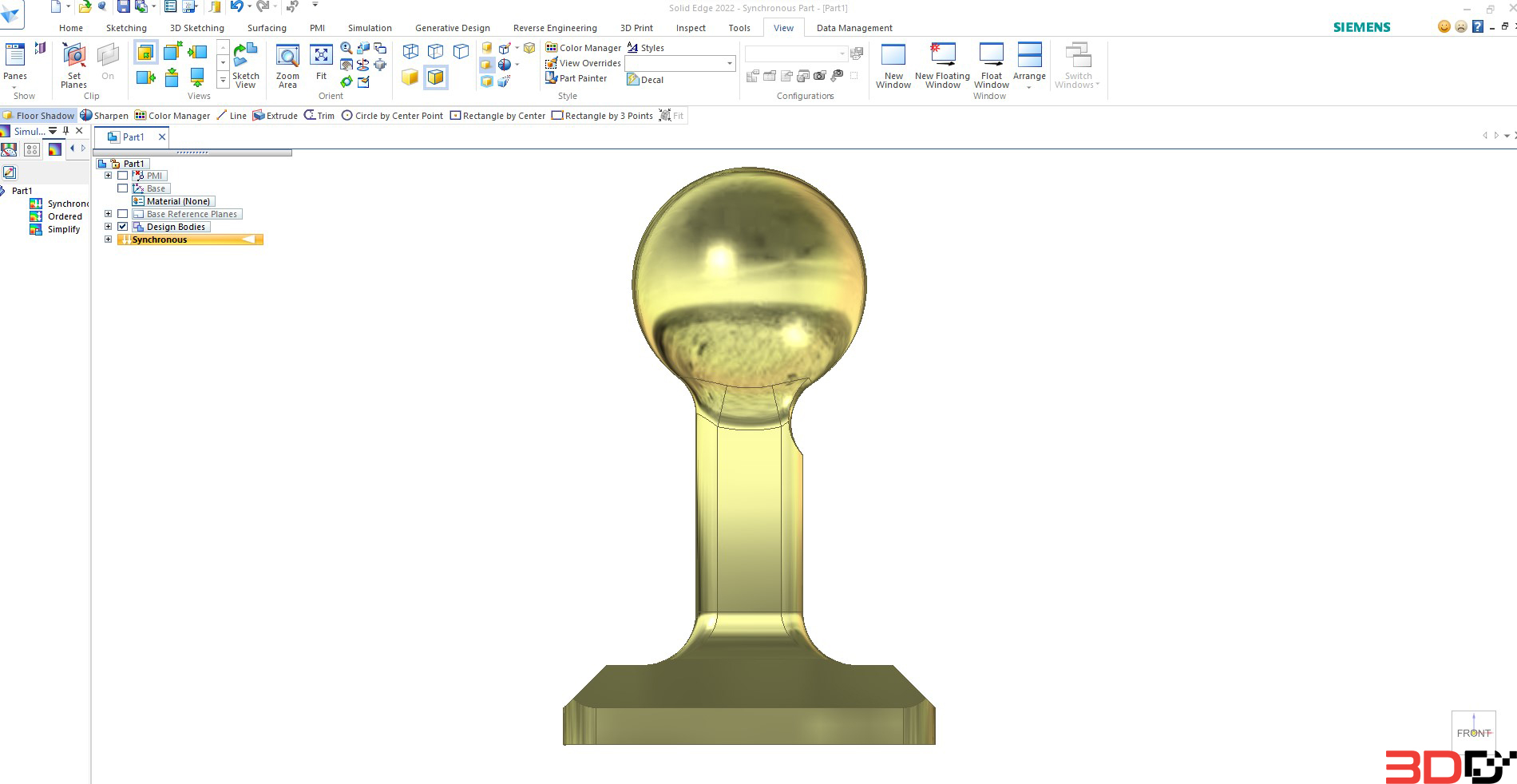

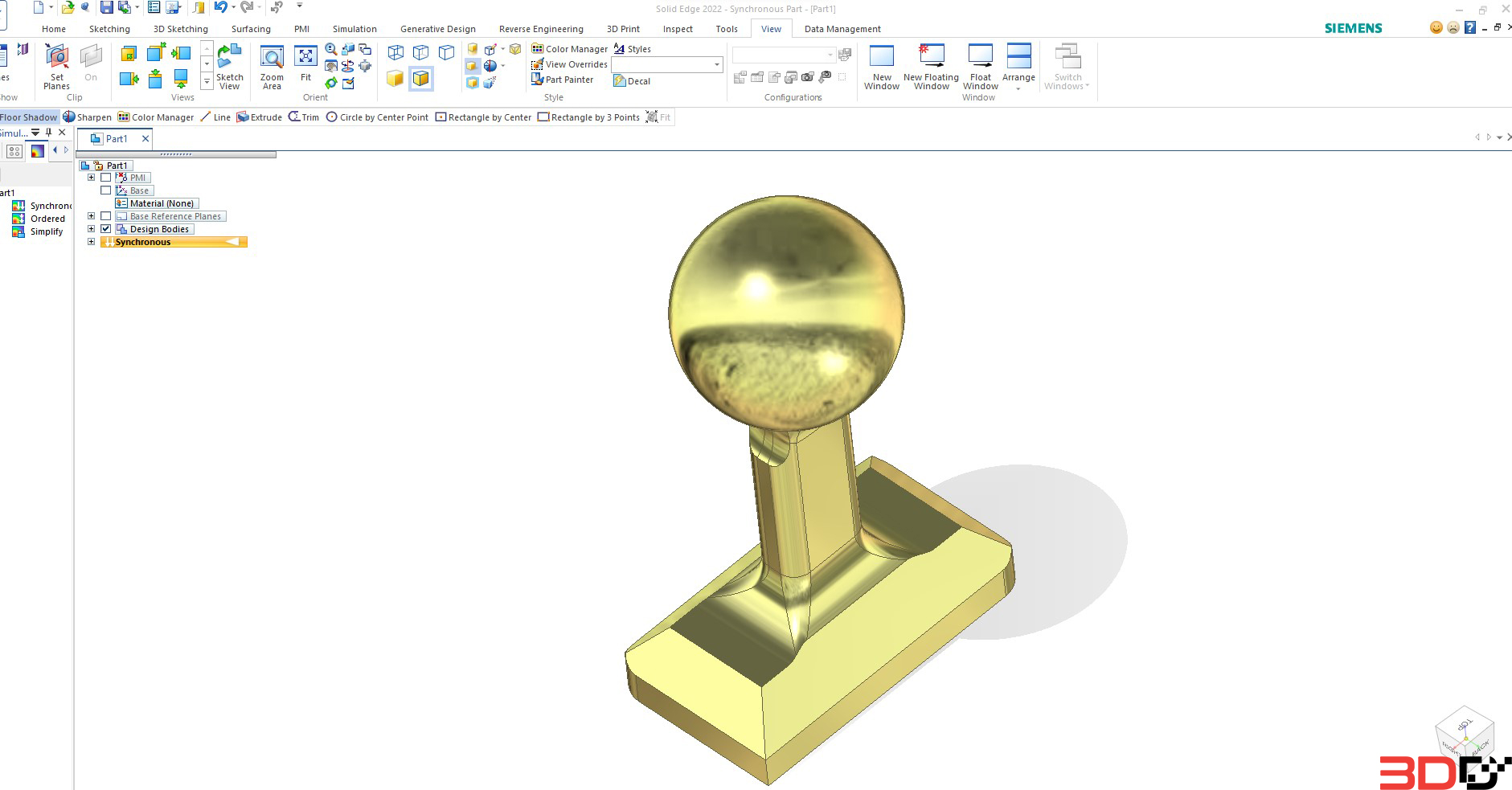

การออกแบบแท่นปั๊มเราจะใช้โปรแกรม SolidEdge2022 SHINING3D EDITION
Export ไฟล์เป็นนามสกุล .STL

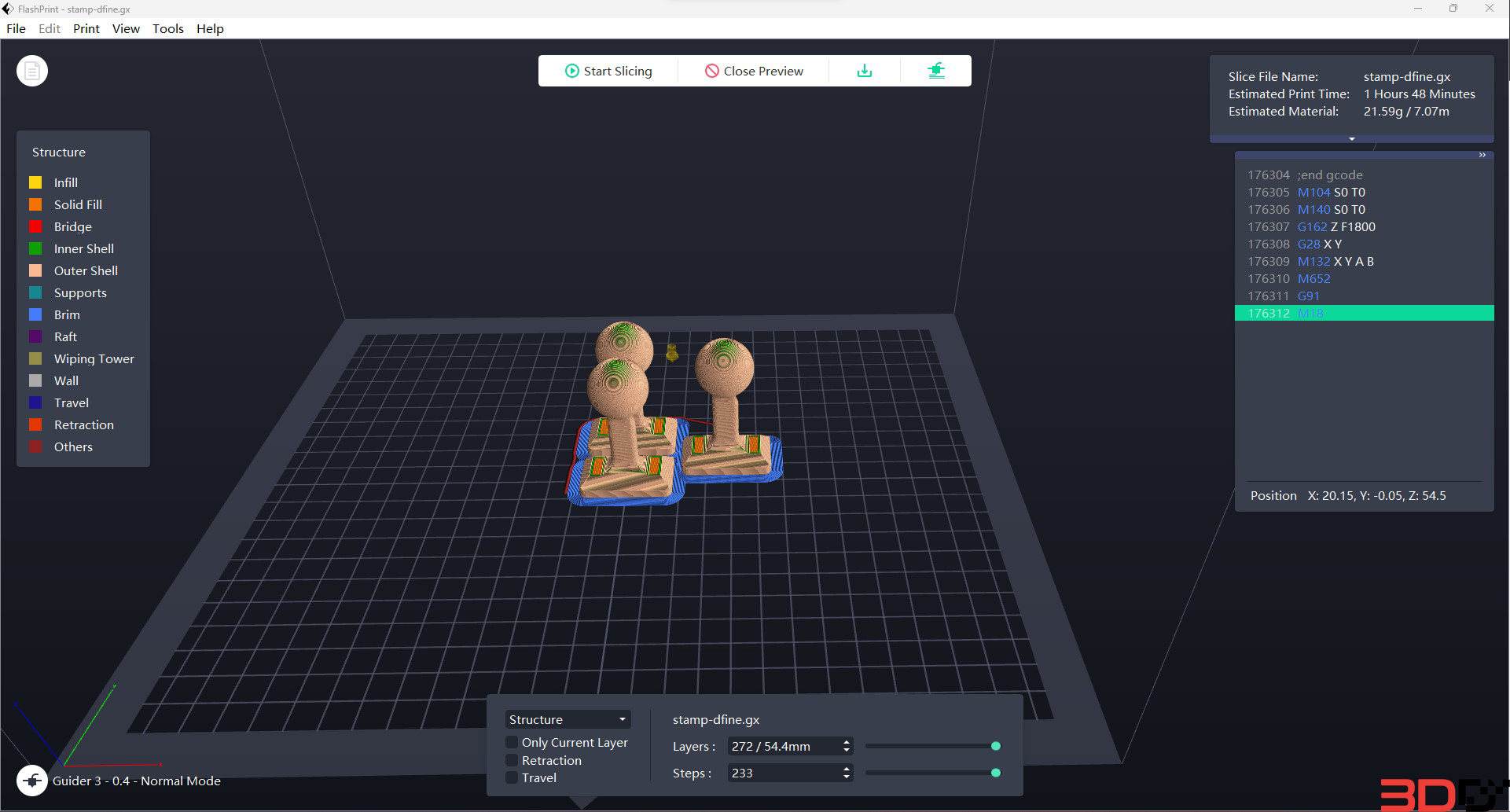

นำไปเข้าโปรแกรม FlashPrint สำหรับเครื่องพิมพ์ 3 มิติ โดยครั้งนี้จะใช้เครื่อง Guider3

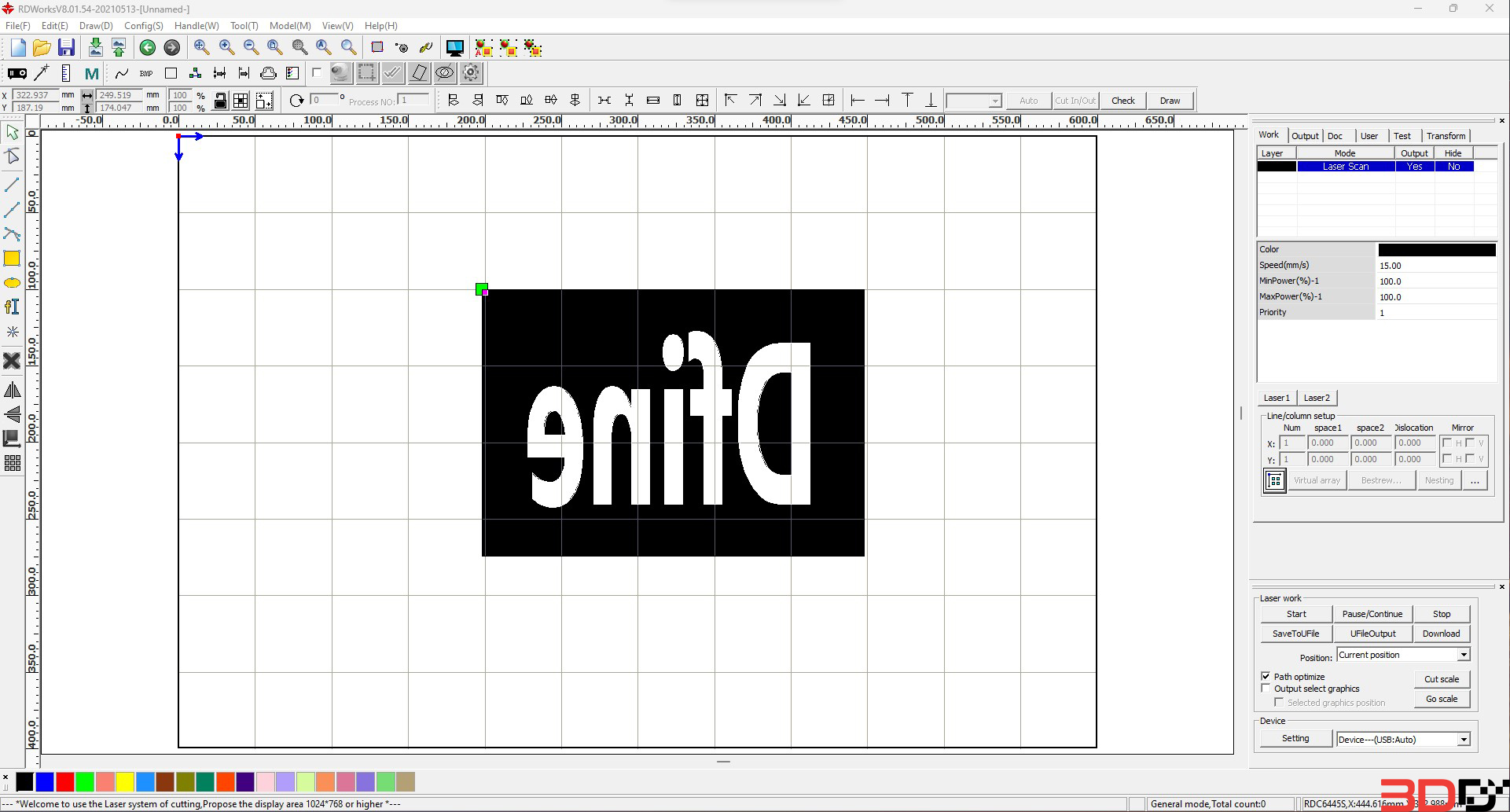

- สำหรับการทำตรายาง เราจะเครื่องเลเซอร์ในการแกะสลักแผ่นยางพารา โดยจะใช้โปรแกรม RDWorkV8
- หลังจากนั้นนำไฟล์ไปเข้าเครื่องเลเซอร์ เครื่องของเราสามารถทำได้ตั้งแต่ Flux Beamo , Ray6 – 9 – 13 Co2 Machine
- นำแผ่นตรายางที่ได้ ไปตัด แล้วนำไปติดกับแท่นปั๊ม

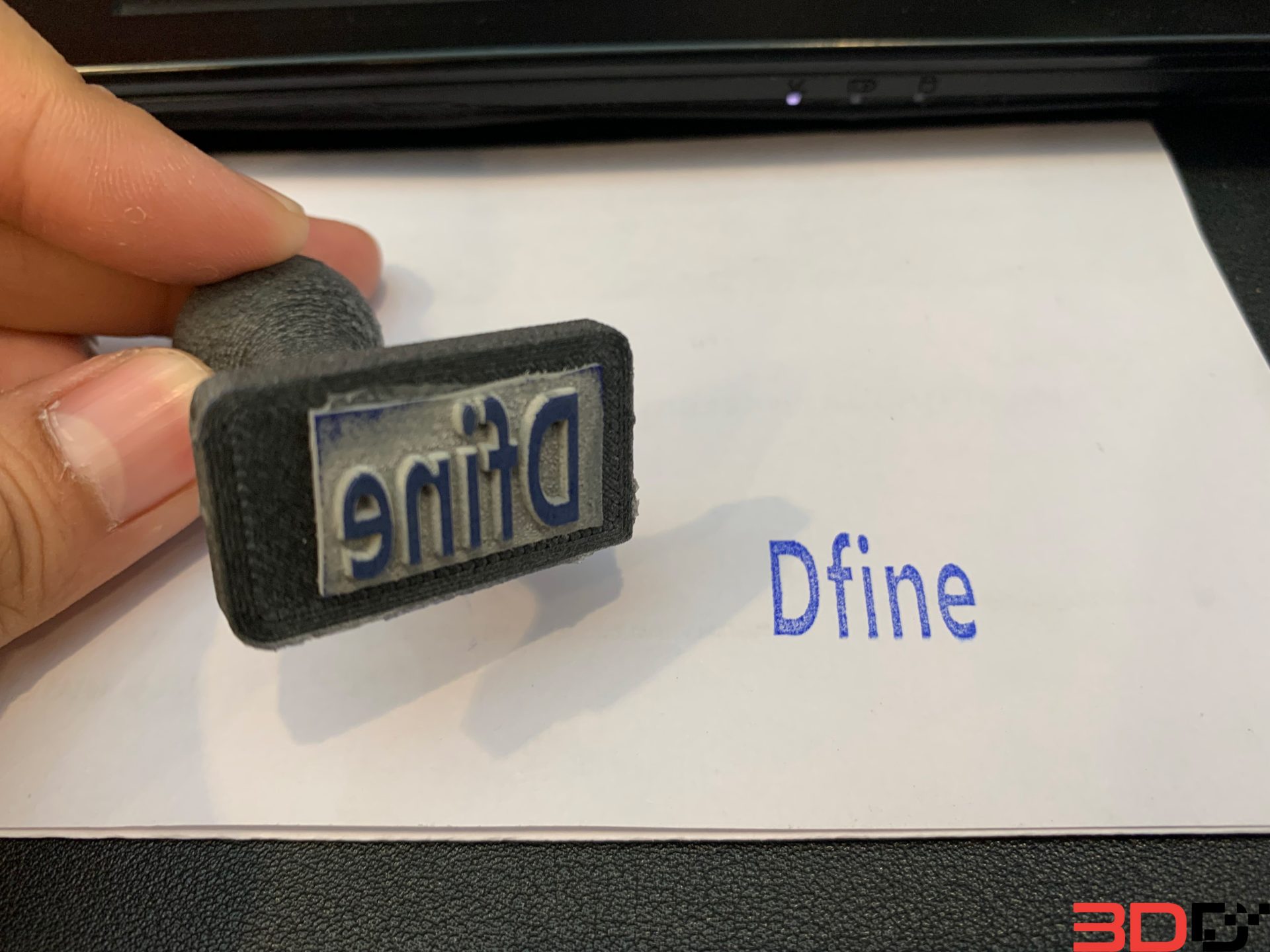

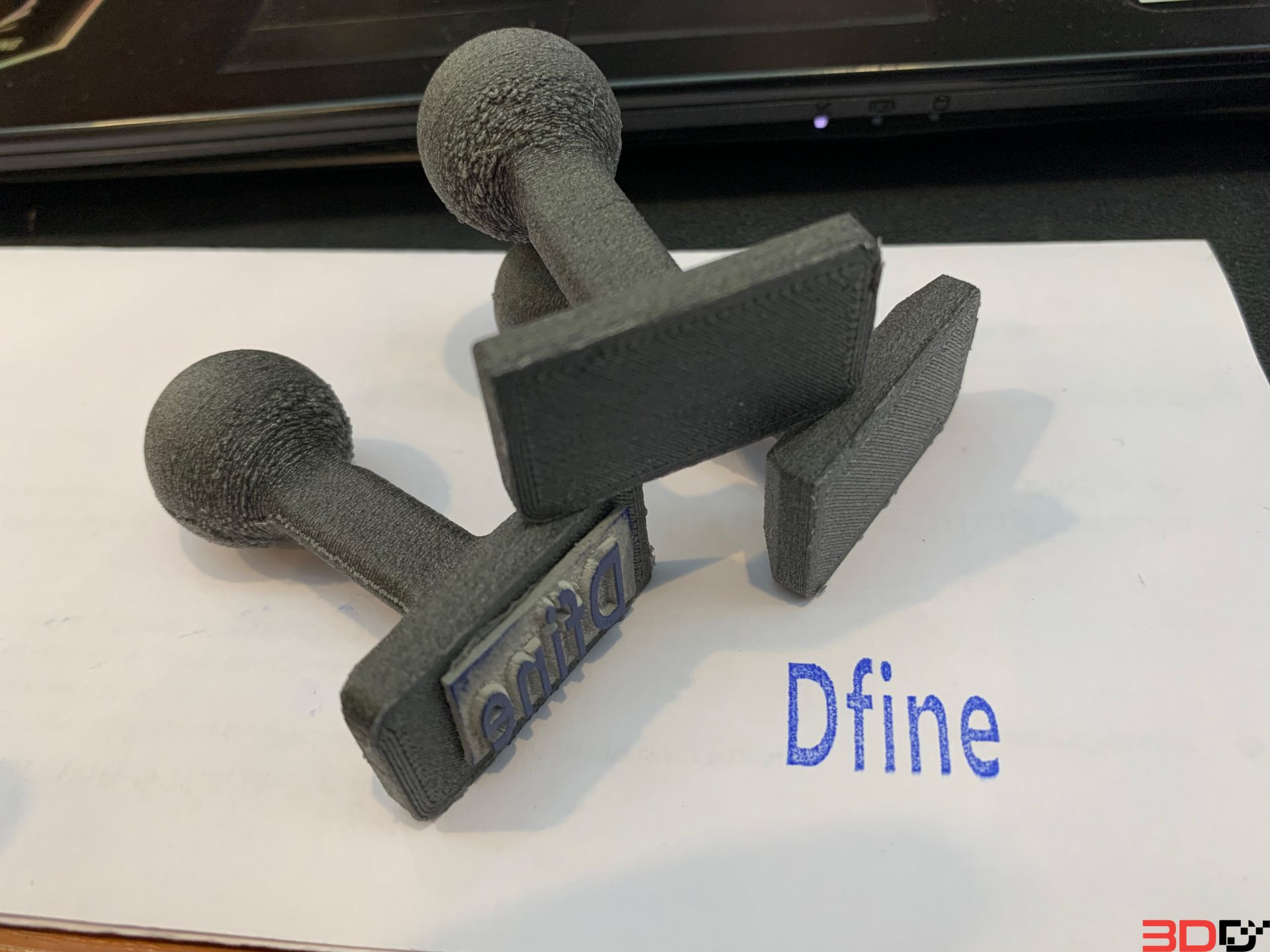

หลังจากที่ติดแผ่นยางกับแท่นปั๊มแล้ว นำไปทดสอบกับ ปั๊มกับหมึกพิมพ์ ลงบนกระดาษ

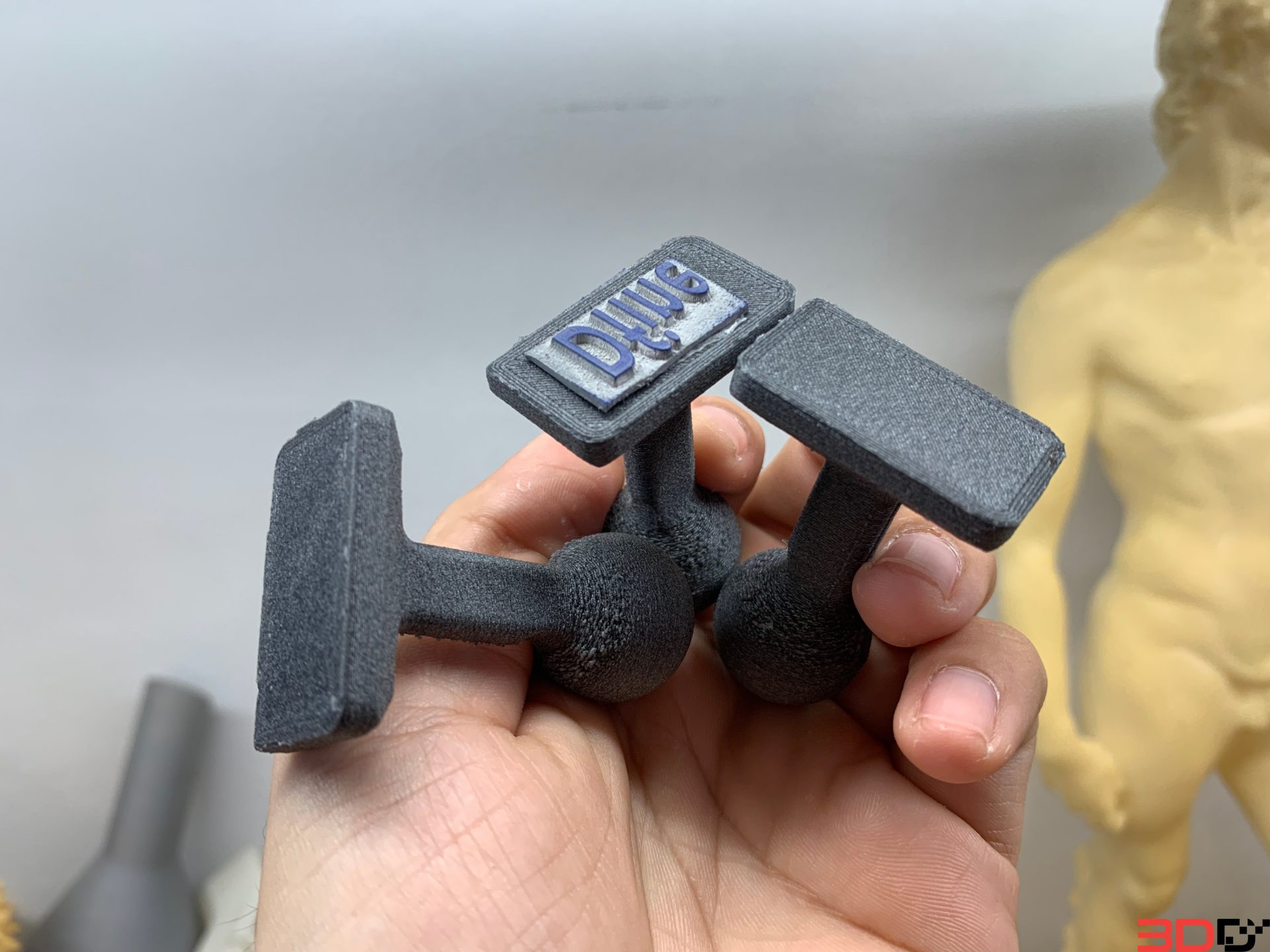

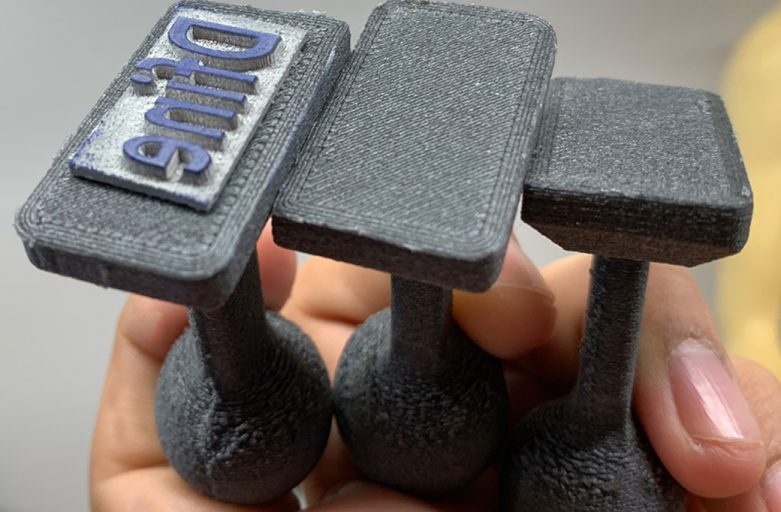

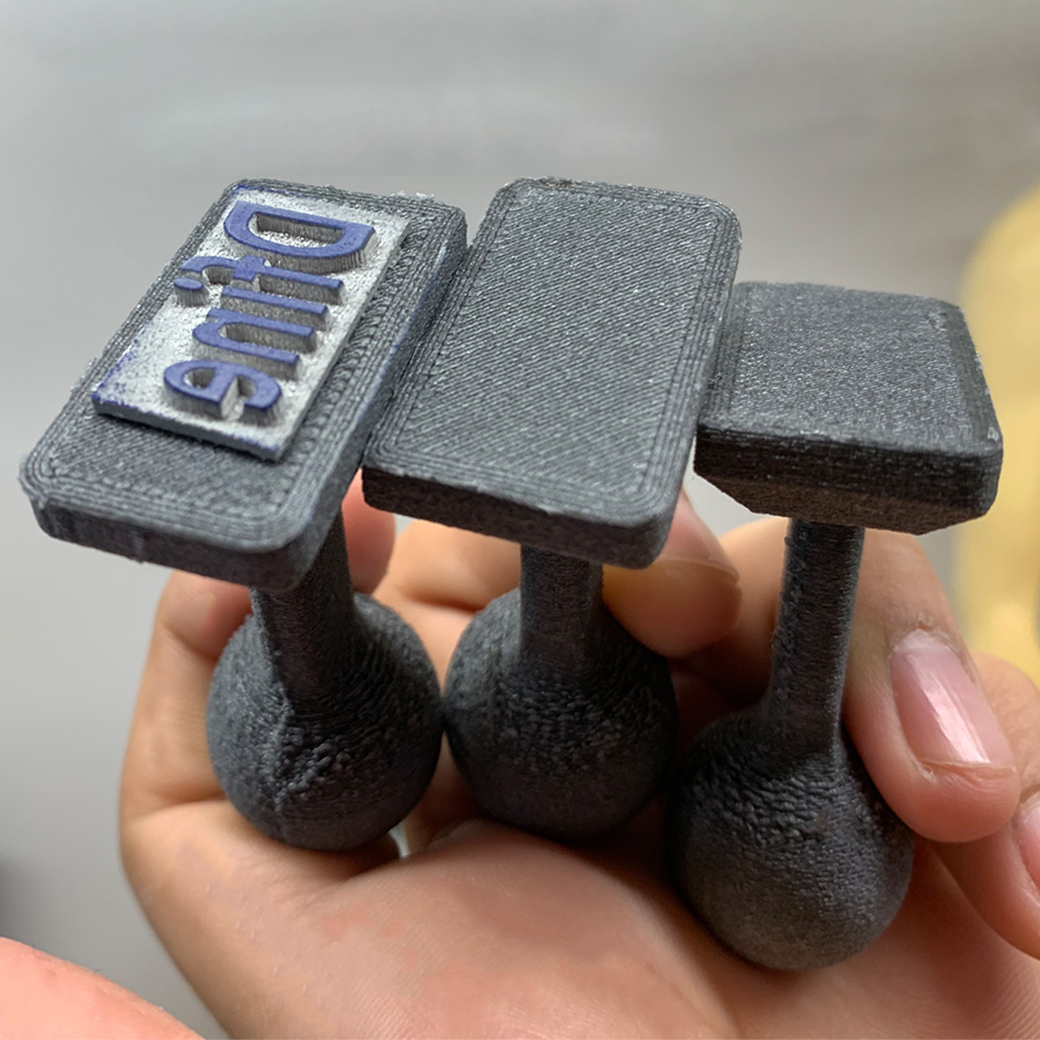

ตัวแท่นมีความแข็งแรงมาก ต่างจาก PLA อย่างชัดเจน

สรุป

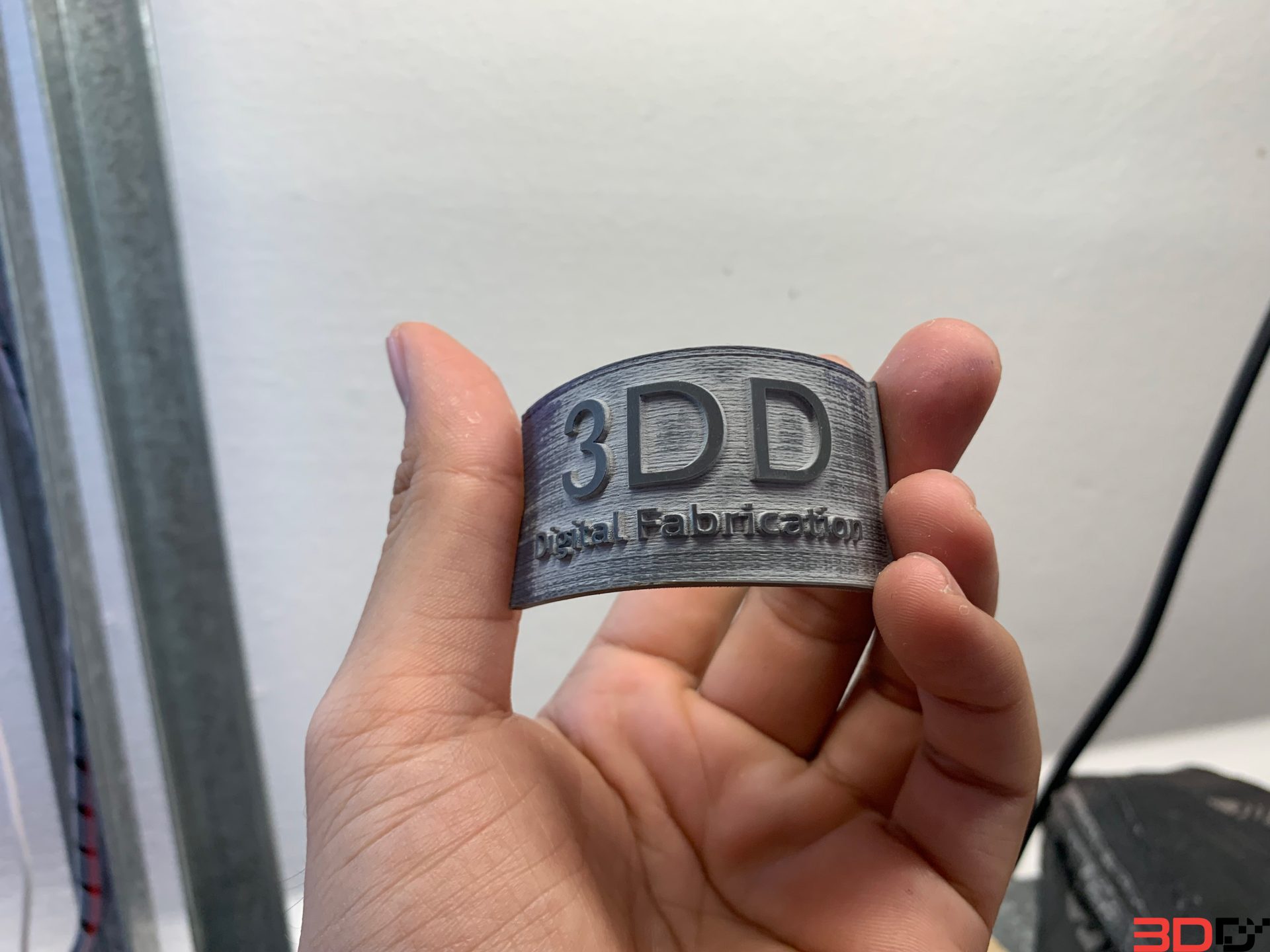

– เส้น PETG-CF หรือ Carbon เหมาะกับการนำไปใช้งานได้จริง และแข็งกว่า PLA อย่างมาก
ขอเสนอแนะ
– ถ้าหากนำไปใช้ ใช้อุณหภูมิในการพิมพ์สูงกว่า PLA มาก และต้องมีการควบคุมอุณหภูมิ อย่างเหมาะสม
– ผิวของชิ้นงานที่ได้ จะไม่เรียบสวยเท่ากับ PLA
