Food bag hanger หรือ ที่แขวนถุงอาหาร ด้วยเครื่อง 3D Printer

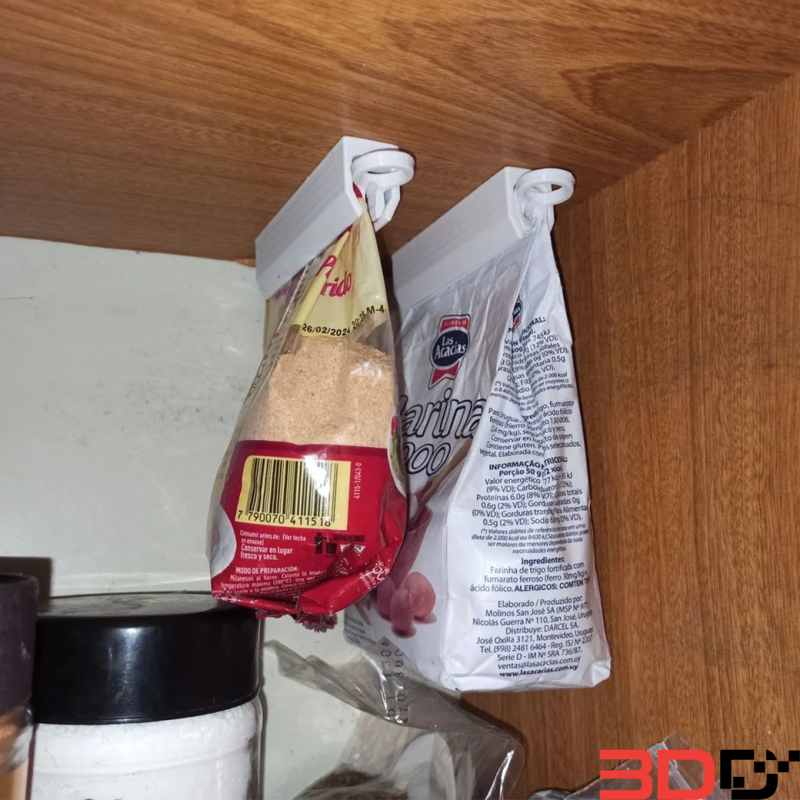

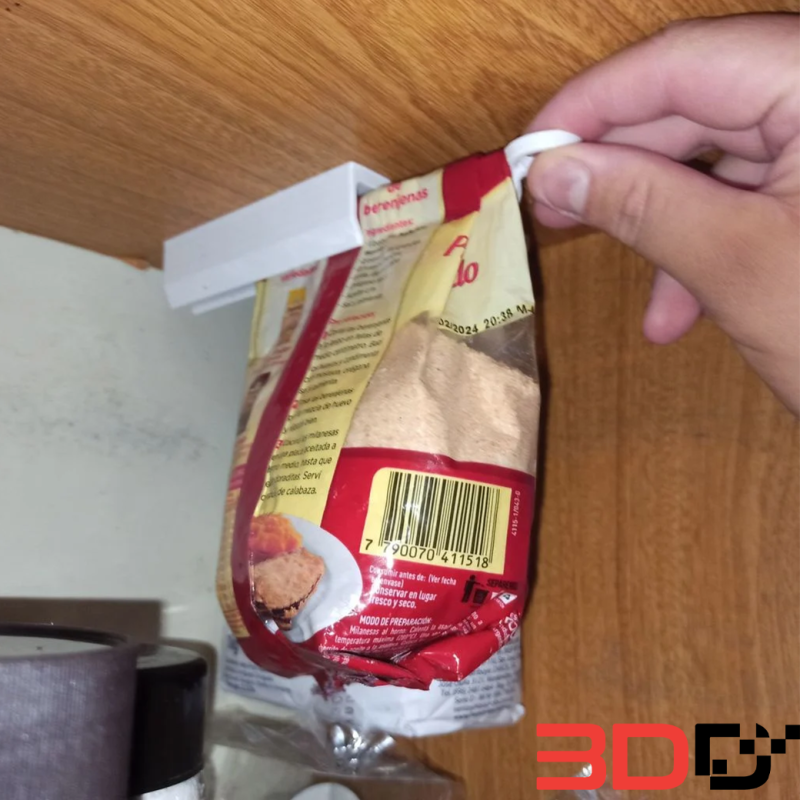

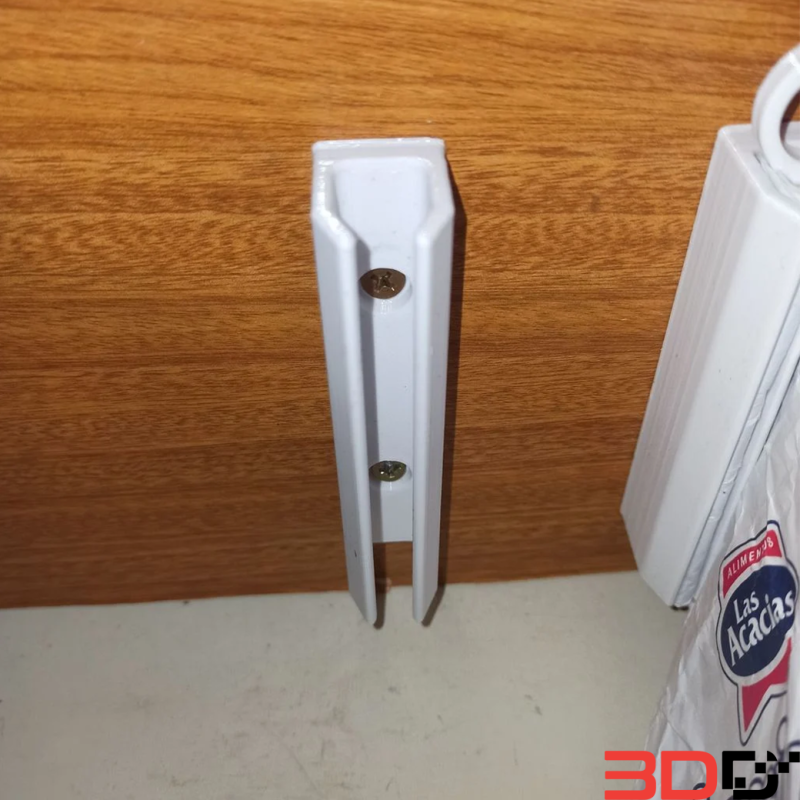

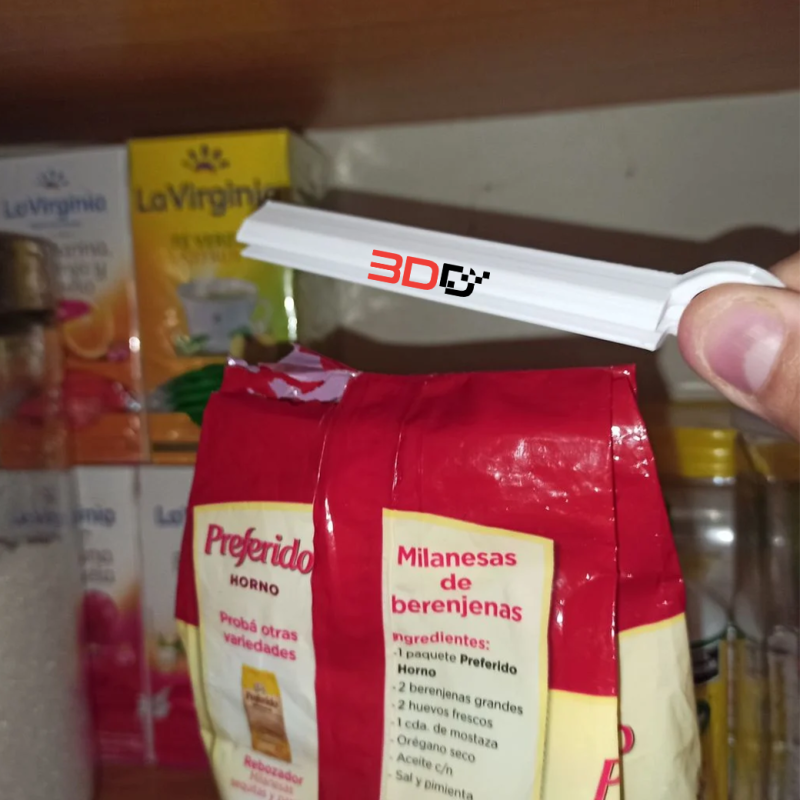

สวัสดีครับ มีใครมีปัญหาเรื่องห้องครัวไม่เป็นระเบียบบ้างครับ เดี๋ยวผมจะพามาจัดระเบียบห้องครัวใหม่โดยที่เครื่อง 3 มิติ เข้ามาเป็นตัวช่วยในการจัดระเบียบห้องครัวใหม่ และผมจะพาทำที่แขวนถุงอาหาร หรือ Food bag hanger จะออกมาเจ๋งแค่ไหนเราไปดูกันเลยครับ

ขั้นตอนการทำ

  • โหลดไฟล์ได้ที่ Thingiverse
  • โยนไฟล์ STL เข้าโปรแกรม FlashPrint
  • ตั้งค่างาน
  • ปริ้น

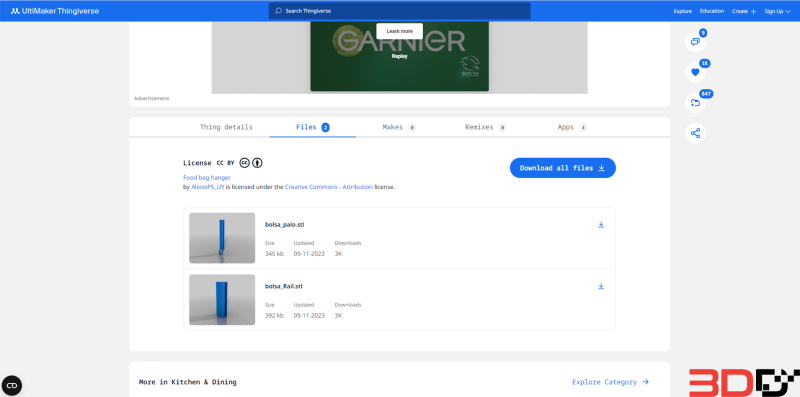

ขั้นตอน 1 โหลดไฟล์ได้ที่ Thingiverse

เราสามารถโหลดไฟล์ที่ Thingiverse ซึ่งในเว็ปนี้มีหลายแบบหลายอย่างที่เราต้องการปริ้นเล่นหรือเอามาใช้งานจริง เหมาะสำหรับมือใหม่หรือคนที่เป็นอยู่แล้วก็ได้ เพราะว่าผมเจอคำถามนี้บ่อยมากว่าแล้วผมออกแบบไฟล์ไม่เป็นละต้องทำอย่างไง ผมต้องบอกเลยครับออกแบบ 3 มิติ ไม่เป็นไม่ใช้ปัญหาใหญ่เลย ทุกคนสามารถโหลดได้เพื่อมาเรียนรู้ระบบของเครื่องปริ้นได้ มีแบบเสียตังค์ และมีแบบฟรี ซึ่งงานตัวนี้ฟรีครับ และสามารถเอามาใช้ในชีวิตประจำได้ด้วยครับ

ขั้นตอน 2 โยนไฟล์ STL เข้าโปรแกรม FlashPrint

ไฟล์ 3มิติ หลักๆแล้วเอาจะใช้นามสกุล STL ก็คือจะเป็นสากลเลยสำหรับนามสกุลนี้ ทุกคนที่อยู่ในวงการปริ้น 3D จะรู้อยู่แล้วว่าต้องใช้นามสกุลนี้

STL คือ   ไฟล์นามสกุล “.STL” (Standard Triangle Language) เป็นไฟล์ที่เก็บข้อมูลสำหรับโมเดลสามมิติ โดยรูปแบบของไฟล์นี้เป็นเพียงข้อมูลพื้นผิวรูปทรงเลขาคณิตที่มีความลึกตื้นเท่านั้น แต่ไม่รวมสี Texture หรือคุณลักษณะทั่วไปของต้นแบบ กล่าวคือเป็นเพียงไฟล์ที่แสดงรูปทรงของวัตถุที่ได้จากการสแกนเท่านั้น

ขั้นตอน 3 ตั้งค่างาน

ตั้งค่างานก็คือการตั้งความแข็งแรงของตัวงานที่เราจะนำมาใช้ว่าเราจำนำไปใช้ในกรณีไหน เช่น เอาไปใช้รับแรง เอาไปโชว์ อะไรประมาณนี้ครับ แต่งานนี้ผมเอาไปใช้งานจริงอาจจะต้องตั้งค่าเพิ่มนิดหน่อยไปดูเลยครับผมตั้งอะไรบ้าง

PRUSA Slicing Settings Simplify 3D
Extuder Nozzle Diameter : 0.4mm / Retraction Distance : 2.4~2.6mm or Retraction Distance : 1.2mm, Retraction Vertical Lift : 0.6mm
Layer Settings Layer Height : 0.1mm, 0.2mm / Top Solid : 8 / Bottom Solid : 6 / Outline : 2
First Layer Settings First Layer Height : 100% / First Layer Width : 98% / First Layer Speed : 50%
Infill Interlor Fill Percentage : 10% / Outline Overlap : 35%
Additions Raft : OK / Brim : NO / Support : NO
PRUSA Slicing Settings PrusaSlicer
PRUSA MK3 Layer Height : 0.1mm, 0.2mm / Raft : OK / Brim : NO / Support : NO
Ender Slicing Settings Simplify 3D
Extuder Nozzle Diameter : 0.4mm / Retraction Distance : 5.4mm
Layer Settings Layer Height : 0.1mm, 0.2mm / Top Solid : 8 / Bottom Solid : 6 / Outline : 2
First Layer Settings First Layer Height : 120% / First Layer Width : 95% / First Layer Speed : 50%
Infill Interlor Fill Percentage : 10% / Outline Overlap : 55%
Additions Raft : OK / Brim : NO / Support : NO
CR-10S Pro Slicing Settings Cura
Quality Layer Height : 0.1mm, 0.2mm / Line Width : 0.4mm
Shell Wall Line Count : 2 / Top Solid : 8 / Bottom Solid : 6
Infill Infill Density : 20% / Patten : Grid
Material Flow : 100% / Retraction Distance : 5.4mm
Build Plate Adhesion Raft / Raft Extra Margin : 3mm / Raft Air Gap : 0.3~0.32mm

ขั้นตอน 4 ปริ้น

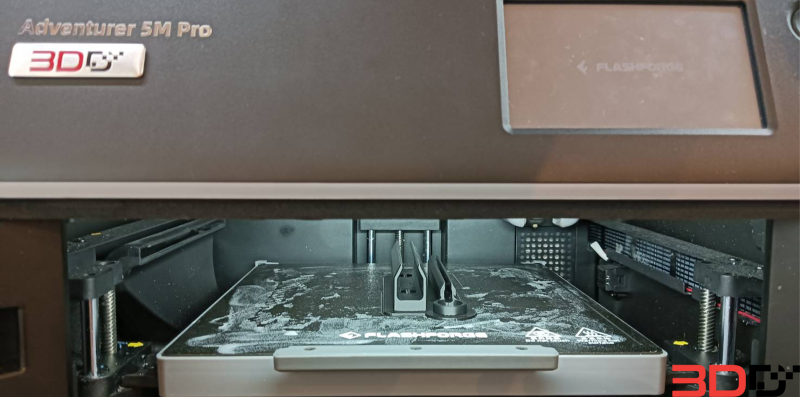

ขั้นตอนนี้ไม่มีอะไรมากครับ แต่ก็จะมีอธิบายตัวเครื่องที่ผมนำไปปริ้นว่าสเปคตัวเครื่องมีอะไรบ้าง ผมใช้เครื่องรุ่น Flashforge Advenuter 5m Pro

สำคัญมีดังนี้

    1. ขนาดพิมพ์ 220*220*220mm
    2. ความเร็วของหัวพิมพ์ 600mm/s
    3. อัตราเร่ง 20,000mm/s
    4. มีฐานทำความร้อน สามารถพิมพ์ PLA, ABS และวัสดุอื่น ๆ ที่ต้องใช้ฐานทำความร้อน 110°c
    5. หน้าจอ Touch Screen 4.3นิ้ว
    6. ตัวเครื่องเป็นโครงปิด สามด้านใสเพื่อให้มองเห็นเวลาพิมพ์ได้ (สำหรับไว้ที่โรงเรียนให้นักเรียนดูได้ง่าย)
    7. มีระบบเชค เส้นหมด ป้องกันงานเสีย
    8. ฐานพิมพ์แม่เหล็ก แกะออกง่ายเมื่อพิมพ์เสร็จ และฐานพิมพ์บิดได้ (ออกแบบเพื่อให้แกะชิ้นงานได้ง่าย)
    9. มีระบบโหลดเส้นแบบอัตโนมัติ
    10. ออกแบบหัวฉีดให้เปลี่ยนง่ายด้วยมือเปล่า เป็นชิ้นเดียวสำเร็จ ไม่ต้องพึงเครื่องมืออื่น
    11. อัพเกรดพัดลม 3ตัว เพื่อระบายความร้อนในชิ้นงาน
    12. Auto Leveling 30 จุด
    13. มีกล้อง Build in เพื่อใช้ดูชิ้นงานจากที่อื่น – สามารถถ่าย Video Timelapse ได้
    14. หัวฉีดทำความร้อนถึง 280°c  – High Temp.
    15. เชื่อมต่อด้วย USB Drive, LAN, Wifi, Wifi Direct, Cloud 3D Printing
    16. Build in Cloud มาในตัวเลย สามารถสั่งหลายเครื่องพร้อมกัน แชร์เครื่องให้คนอื่นใช้ หรือ สั่งพิมพ์ชิ้นงานจากที่ไหนก็ได้
    17. ไม่ล็อคเส้น ใช้เส้นยี่ห้ออื่นได้
    18. มีแผ่นกรองอากาศ HEPA
    19. รับประกันการใช้งาน 1 ปี

เสร็จแล้วครับทุกคน ที่จริงงานนี้ไม่ได้ยากเลยครับมือใหม่มือเก่าทำได้หมดครับ
