สวัสดีครับทุกท่าน วันนี้ 3DD ของเรามานำเสนอการกระบวนการธุรกิจในรูปแบบใหม่ ของวงการทำ 3D Car Wrap กันนะครับในตัวอย่างวันนี้เราจะมีการทำ Show Case ให้กับลูกค้าทั้งหน้าใหม่ และ หน้าเก่า อาจจะเข้าใจว่า 3D Scanner ทำงานได้ในเพียงรูปแบบ 3 มิติเท่านั้น แต่วันนี้มีโปรแกรม มาช่วยสนับสนุนการทำงานในรูปแบบของ 2 มิติ พูดง่ายๆ ก็คือว่า สแกน 3 มิติ และแปลงเป็น 2 มิติ ในเคสนี้เราจะมาโชว์กันแบบ Step by Step กันให้เห็นเลยว่า วงการ Car Wrap นี้สามารถสร้างมาตรฐานการทำ ฟิล์มรถยนต์ และยังสามารถเก็บข้อมูลของรถในแต่ละรูปแบบ โดยจะมีรูปแบบดังนี้ครับ

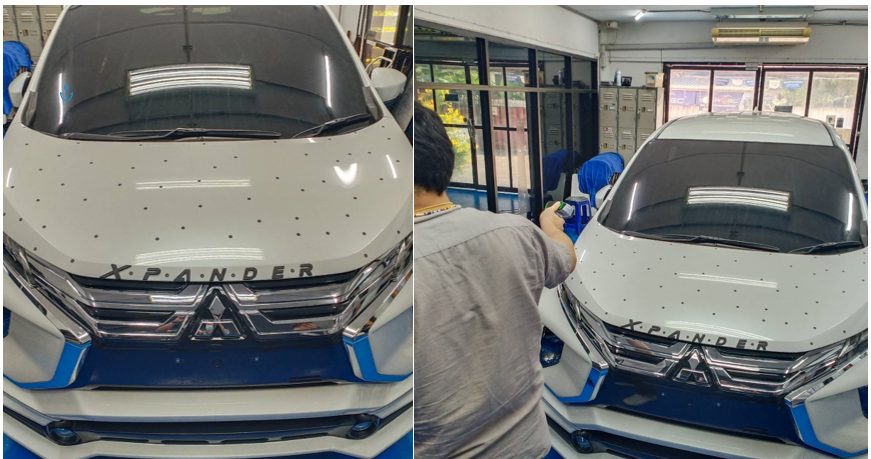

- สแกนชิ้นรถยนต์จริงโดยใช้ 3D Scanner EinScan HX
- นำไฟล์ 3 มิติ ได้ได้จากการสแกนชิ้นงานจริงมาทำการเคลียร์ให้สมบรูณ์เพื่อให้มีประสิทธิภาพในการตัดกับโปรแกรม Geomagic Essentials
- นำไฟล์งานที่เคลียร์เสร็จแล้วมาเข้าโปรแกรม RhinoCeros V.7
- ทำการคลี่ไฟล์ 3 มิติ เพื่อให้ออกมาเป็นในรูปแบบของ 2 มิติ โดยใช้โปรแกรม ExactFlat for RhinoCeros 7
- Export File : DXF , AI เพื่อนำเส้นออกมาใช้กับเครื่องตัดฟิล์ม หรือ ตัดสติ๊กเกอร์รถยนต์กับ เครื่องตัดสติ๊กเกอร์
ใน 4 ขั้นตอนนี้ที่เราจะมาพูดถึงกันนะครับ ก่อนอื่นเลยขออธิบายถึงหลักการก่อนว่า ไม่ใช่แค่รถยนต์เท่านั้นที่จะสามารถทำได้ แต่ยังมีอีกหลากหลายอุตสาหกรรมมากที่นำไปใช้ประโยชน์ได้ครับเรามาเรียนรู้เริ่มต้นก่อนจะไปโชว์เคสจริงกันครับ
ตัวอย่างธุรกิจเฟอร์นิเจอร์

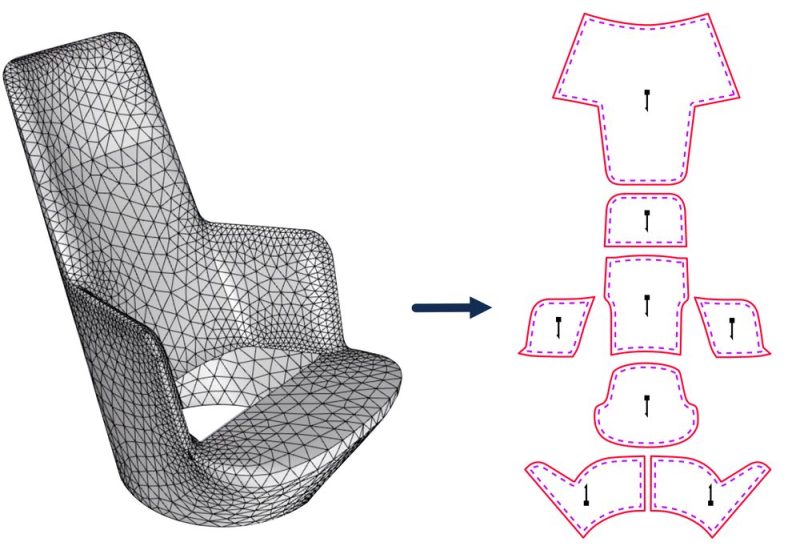

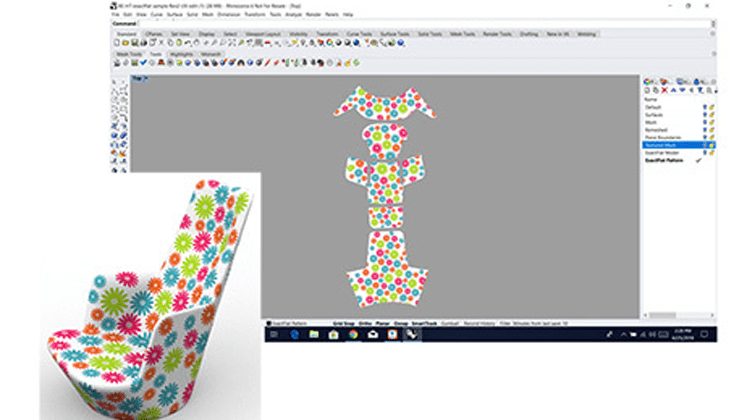

- ธุรกิจเฟอร์นิเจอร์ : งานตัดหนัง , งานตัดผ้า เพื่อให้เข้ารูปกับชิ้นงาน สามารถสแกนชิ้นงานจริง เพื่อนำตัวอย่างชิ้นงานจริงมาออกแบบและตัดหนังได้เข้ารูปพอดีกับชิ้นงาน
- ข้อดี : สามารถประหยัดค่าวัสดุสำหรับทำหนังได้เยอะมาก และลดความเสียหายจากการวัดแบบจริงเทียบกับตัวชิ้นงานยังสามารถข้อมูลเพื่อตัดในครั้งต่อๆไปได้

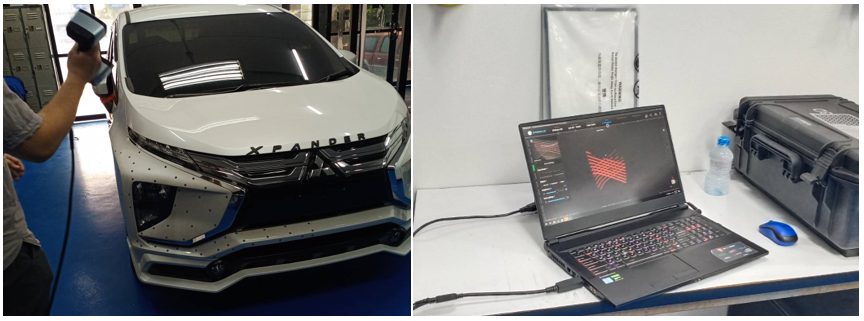

- สำหรับเคสจริงที่เราได้ทำกันจะเป็นการ 3D Scanner มิติกับรถยนต์จริงและนำไฟล์ 3 มิติ มาใช้งานต่อกับ Rhino Ceros V.7 เพื่อทำไฟล์ให้มีขนาดที่เล็กลงและปรับแต่งเส้นของขอบชิ้นงาน ตัวอย่างสำหรับงานนี้ทางเราจะสแกนชิ้นงานจริงและนำไฟล์ที่ได้จาก 3D Scanner มาทำต่อหลังจากนี้

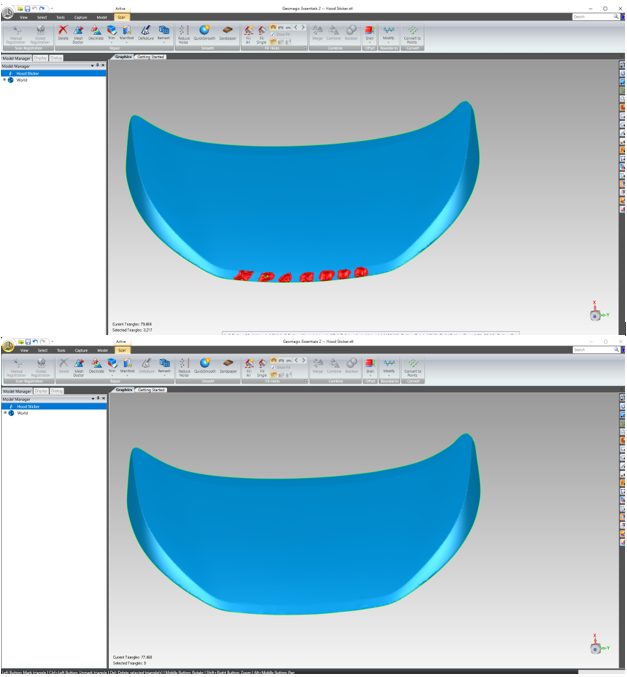

- นำไฟล์ที่ได้จาก 3D Scanner มาทำงานเคลียร์เศษชิ้นงานที่ไม่ต้องการและทำเส้นขอบของชิ้นงานนั้นให้เรียบกับโปรแกรม Geomagic Essentials

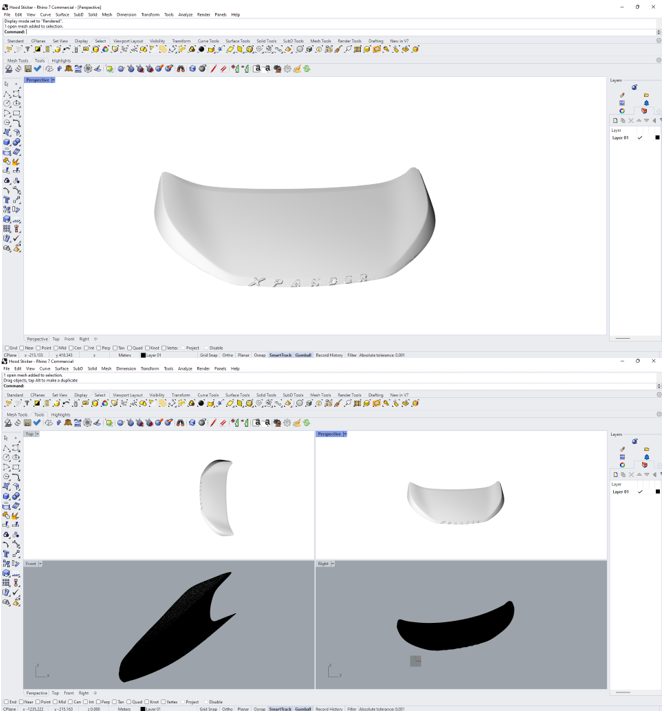

- นำไฟล์ไปเปิดในโปรแกรม RhinoCeros V.7 เพื่อทำการดู Layout และ Remesh ใหม่ทั้งหมดสำหรับ RhinoCeros V.7 นั้นจะสามารถเห็นมุมของชิ้นงานได้ทั้งหมด 4 มุม สามารถทำงานในมุมมองที่แตกต่างได้ง่ายขึ้นมาก

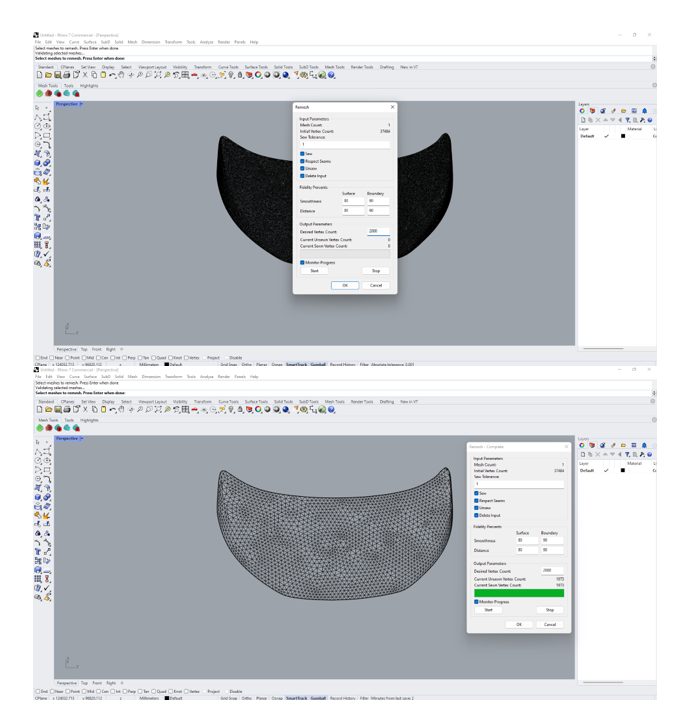

- ทำการ Remesh ให้กับชิ้นงานที่มี Polygon สูงมากๆ จากการสแกนที่ใช้เวลานานหรือการสแกนย้ำกับที่ สำหรับฟังก์ชั่นนี้จะช่วยให้ชิ้นงานนั้นมีขนาดเล็กลง และสามารถทำงานได้รวดเร็วยิ่งขึ้นกับโปรแกรม จากเคสนี้ จะมี Polygon อยู่ราวๆ 150,000 + Polygons แต่จะทำให้เหลือเพียงแค่ 3,000 Polygons เท่านั้นเพราะสุดท้ายเราต้องการเพียงแค่ Shape และเส้นขอบด้านนอกฟังก์ชั่นนี้จะเป็น Plug-ins อยู่ใน RhinoCeros V.7 คือโปรแกรม ExactFlat for RhinoCeros V.7 เท่านั้น

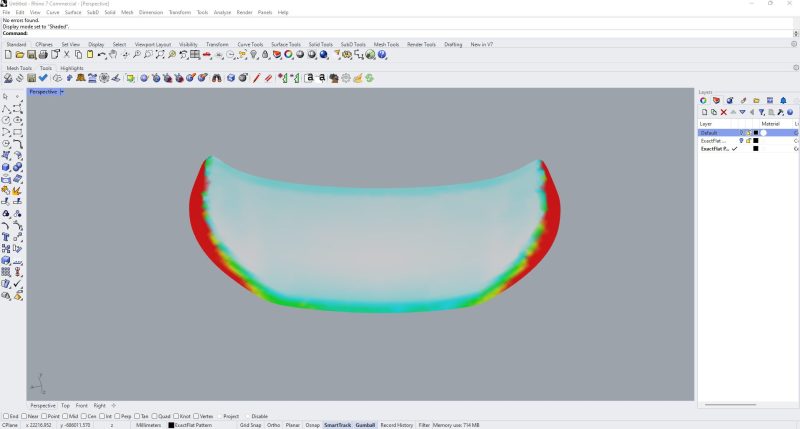

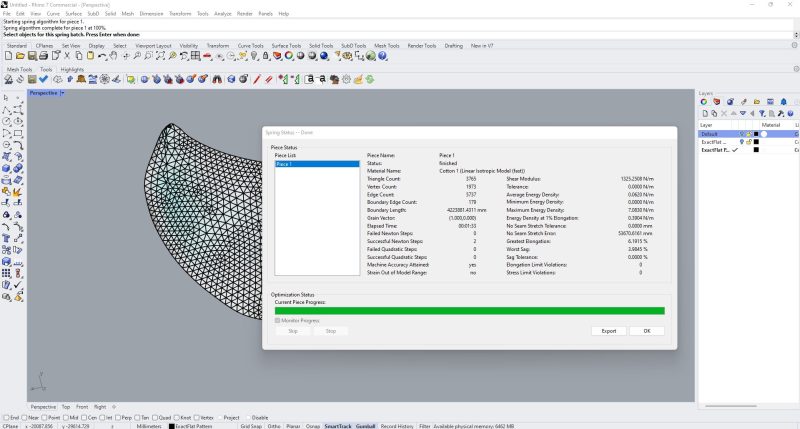

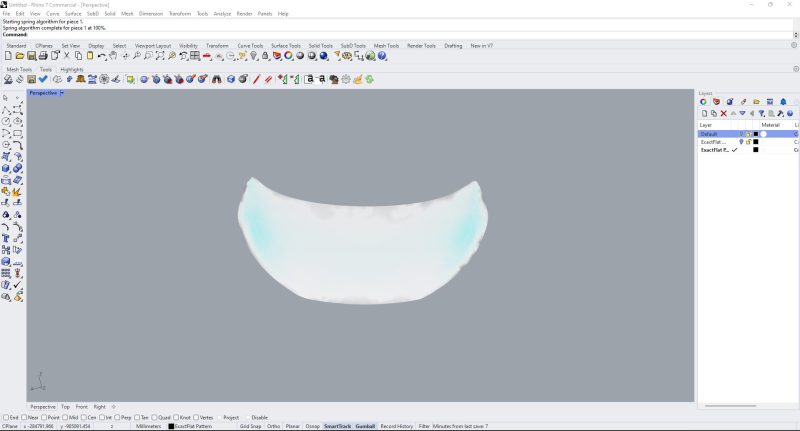

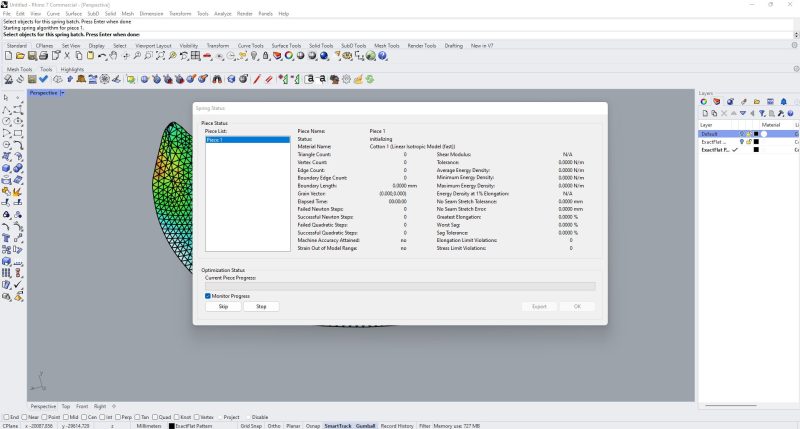

- หลังจากนั้นจะมาใช้ฟังก์ชั่น Spring Status สำหรับการยืดผิวงานให้แบนราบ การทำแบบนี้เพื่อที่จะทำให้ชิ้นงานนั้นจาก 3D กลายเป็น 2D ขึ้นมาทันที โปรแกรมจะคำนวณอัลกอรึทึ่มของผิวงานและทำการ คลี่ผิวงานนั้น ให้เรียบแบบราบ โดยฟังก์ชั่นนี้ก็คือ 1 ใน Plug-ins ของ ExactFlat for RhinoCeros V.7 หลังจากนั้นไฟล์งาน 3 มิติก็จะกลายเป็น 2 มิติ ทันที

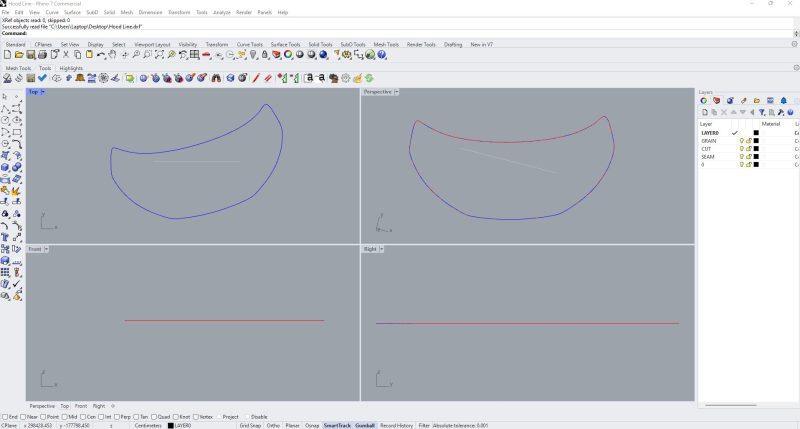

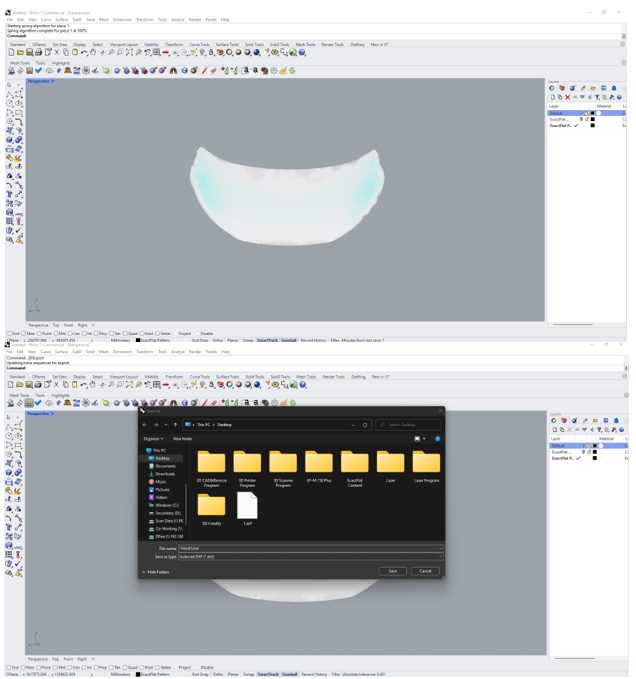

- หลังจากที่ไฟล์งานนั้นกลายเป็น 2 มิติแล้วเราสามารถ Export Files ออกมาเป็นนามสกุลที่มีชื่อว่า .DXF หรือ .AI ได้ทันที ไฟล์ที่ได้สามารถนำไปเข้า เครื่องตัดสติ๊กเกอร์ ตัดฟิล์ม ได้ทันที และสามารถสั่งตัดสามเส้นได้เลย

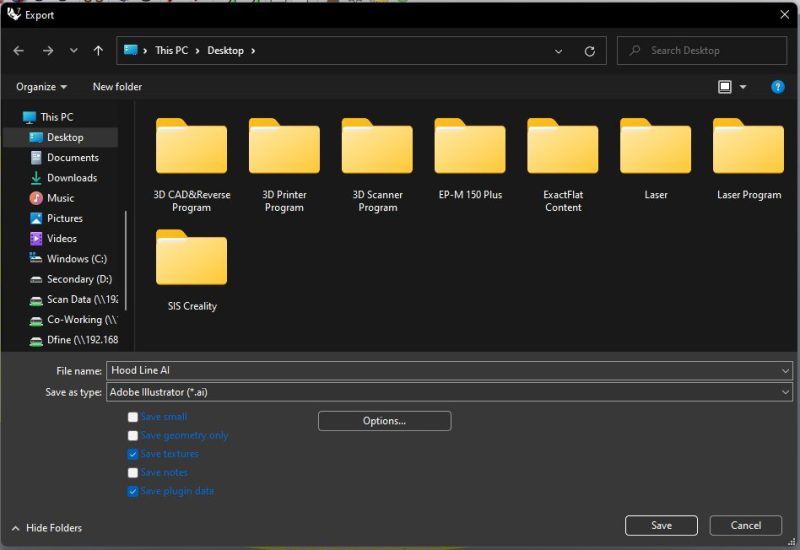

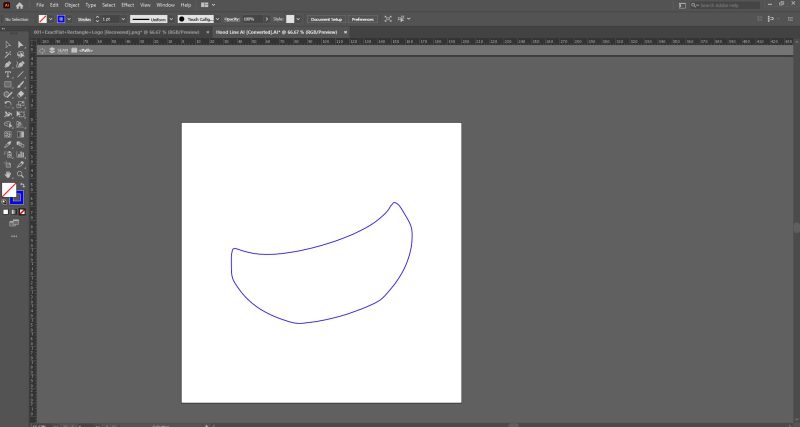

- เพิ่มเติมสามารถ Export Files ออกมาเป็นนามสกุล .AI ได้ตามรูปภาพ บางคนอาจจะต้องการแก้ไขเส้นตามที่ต้องการได้ หรือจะนำไปแก้ไขตามใจชอบได้เลย เพราะขนาดที่ได้ออกมาจากโปรแกรม RhinoCeros V.7 นั้นจะเป็นขนาดจริงจากการสแกนชิ้นงานเข้ามา
-
