ทดสอบงานสแกนชิ้นเล็ก Einscan HX
ภาพที่ 1: EinScan HX – เครื่องสแกน 3D สำหรับอุตสาหกรรมที่เชื่อถือได้ ใช้งานง่าย มีประสิทธิภาพ และเข้าถึงได้
EinScan HX เป็นเครื่องมือที่ยืดหยุ่นสำหรับการใช้งานที่หลากหลาย เนื่องจากได้รวมเทคโนโลยีการสแกน 3D สองแบบไว้ในอุปกรณ์เครื่องเดียว สูงถึง 1,200,000 จุด/วินาทีในโหมดสแกนอย่างรวดเร็วทำให้ EinScan HX สามารถสแกนวัตถุขนาดใหญ่ได้อย่างมีประสิทธิภาพ เทคโนโลยีการสแกนด้วยเลเซอร์ช่วยให้สามารถสแกนวัตถุสะท้อนแสงและวัตถุที่มืดได้อย่างน่าทึ่ง นอกจากนี้ ระยะจุดต่ำสุด 0.05 มม. และความแม่นยำสูงสุด 0.04 ทำให้ EinScan HX เหมาะสำหรับวิศวกรรมย้อนกลับและการวัด ดังนั้นจึงเป็นเครื่องสแกนที่ทรงพลังสำหรับการใช้งาน เช่น ยานยนต์ การต่อเรือ การตัดเฉือน การขุด และการวิจัย

                                                                                                                                                                                                        1.3D scanning with the EinScan HX

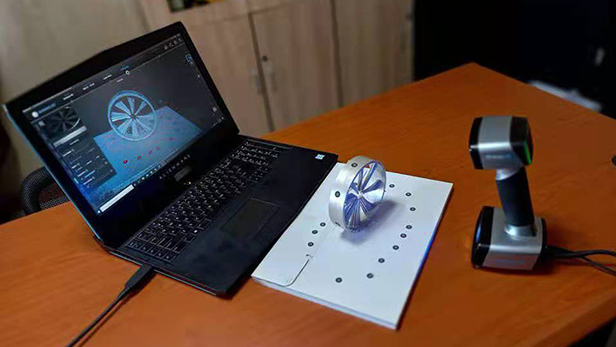

ภาพที่ 2: การสแกน 3 มิติของใบพัดสำหรับการขุดในซอฟต์แวร์ EXScan

ใบพัดของอุปกรณ์ทำเหมืองมีความสม่ำเสมอของโลหะที่มันวาว ดังนั้นจึงยากที่จะจับภาพด้วยเทคโนโลยีการสแกนแสงที่มีโครงสร้าง โมดูลเลเซอร์ของ EinScan HX เหมาะอย่างยิ่งสำหรับการรับวัตถุประเภทนี้ในรูปแบบ 3 มิติ หลังจากใช้จุดอ้างอิงแล้ว เราสามารถเริ่มต้นการเก็บข้อมูลได้โดยตรง

                                                                                                                                                                                                       2.Data preparation in Geomagic Essentials

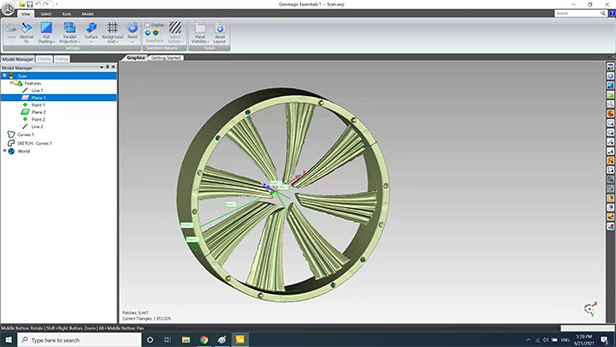

ภาพที่3: ข้อมูลการสแกนของ EinScan HX ถูกนำเข้ามาเพื่อเตรียมข้อมูลใน Geomagic Essentials

Geomagic Essentials เป็นโซลูชันในอุดมคติสำหรับแอปพลิเคชันวิศวกรรมย้อนกลับแบบสแกนเพื่อพิมพ์และดาวน์สตรีม เนื่องจากจะแยกองค์ประกอบที่จำเป็นทั้งหมดของส่วนที่สแกนเพื่อใช้งานในโปรแกรมซอฟต์แวร์ CAD ได้ทันที โปรแกรมซอฟต์แวร์ CAD ที่มีอยู่ในปัจจุบันจำนวนมากมีความสามารถจำกัดในการประมวลผลข้อมูลการสแกน Geomagic Essentials ช่วยอำนวยความสะดวกในกระบวนการนี้ ทำให้ข้อมูลการสแกนเข้ากันได้กับเวิร์กโฟลว์ CAD ดั้งเดิม ด้วยชุดรวมใหม่ พลังของโซลูชันการสแกนเพื่อออกแบบ Geomagic สามารถเข้าถึงได้โดยนักออกแบบที่ต้องการรวมข้อมูลการสแกน 3 มิติและการออกแบบชิ้นส่วน

ขั้นตอนต่อไปนี้สามารถดำเนินการได้อย่างง่ายดายเมื่อนำเข้าข้อมูลการสแกนจากซอฟต์แวร์ EXScan ไปยัง Geomagic Essentials: การลบข้อมูลซ้ำซ้อน การซ่อมแซมตาข่าย อุดรู การปรับให้เข้ากับโลก นอกจากนี้ การสร้างข้อมูลอ้างอิง เช่น เส้นโค้งบนพื้นผิวข้อมูล เพื่ออำนวยความสะดวกในการดำเนินการย้อนกลับหรือพื้นผิวอัตโนมัติ สร้างพื้นผิวที่เข้าคู่กับวัตถุตรงตามที่สร้างขึ้น

                                                                                                                                                                                                       3.Processing in Solid Edge SHINING 3D Edition

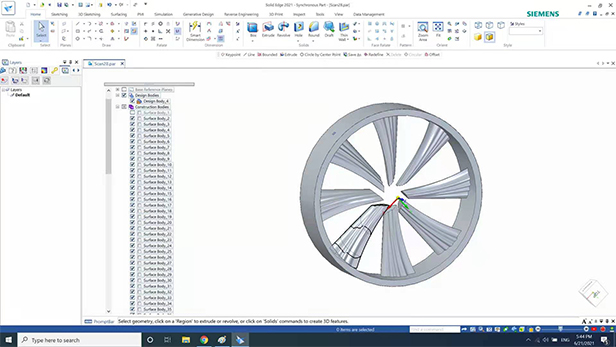

ภาพที่ 4: ข้อมูลสามารถได้รับการเสร็จสิ้นอย่างเพียงพอใน Solid Edge SHINING 3D Editio

โมเดลสุดท้ายสำหรับการประมวลผลเพิ่มเติมสามารถเตรียมได้ใน Solid Edge SHINING 3D Edition โดยการสร้างส่วนโค้งและพื้นผิว สร้างรูปร่างและชิ้นส่วนที่เหลือ

“งานของเราในการสร้างแบบจำลองชิ้นส่วนที่ซับซ้อนนั้นง่ายขึ้นมาก และความแม่นยำของพื้นผิวที่ซับซ้อนก็เพิ่มขึ้นอย่างมาก”
Credit : SHINING3D
