Ray6 CO2 Laser Cutter Support

Ray6 CO2 Laser Cutter Support

Download  – Software RDWorkV8 ที่นี่ <—

Download  – คู่มือ RDWorksV8 ที่นี่ <—

การเริ่มต้นใช้งาน Ray 6 Laser Cutter and Engraving Machine การแก้ไขปัญหาเบื้องต้นการบำรุงรักษา

1. การแกะกล่อง และติดตั้ง ประกอบอุปกรณ์ต่อพ่วงต่างๆ

ARVE Error: src mismatch
provider:    youtube
url: https://www.youtube.com/watch?v=LlMMJfqKLDw&t=1s

src: https://www.youtube-nocookie.com/embed/LlMMJfqKLDw?start=1&feature=oembed
src mod: https://www.youtube-nocookie.com/embed/LlMMJfqKLDw?start=1
src gen: https://www.youtube-nocookie.com/embed/LlMMJfqKLDw

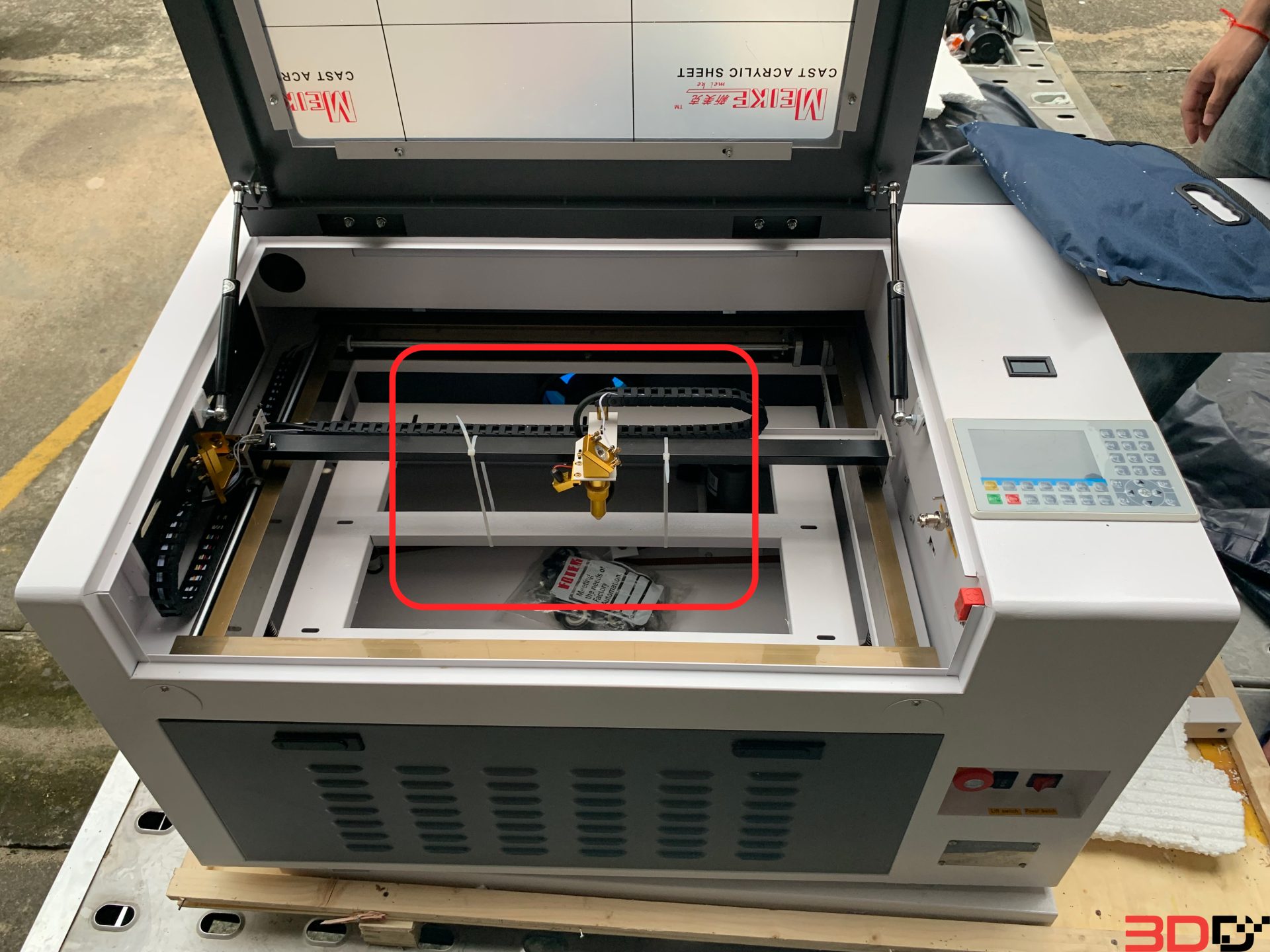

เมื่อเปิดเครื่องขึ้นมาครั้งแรก ใส่ตัดสาย ที่ยึดจุดตามแนวแกนต่างๆ ออก

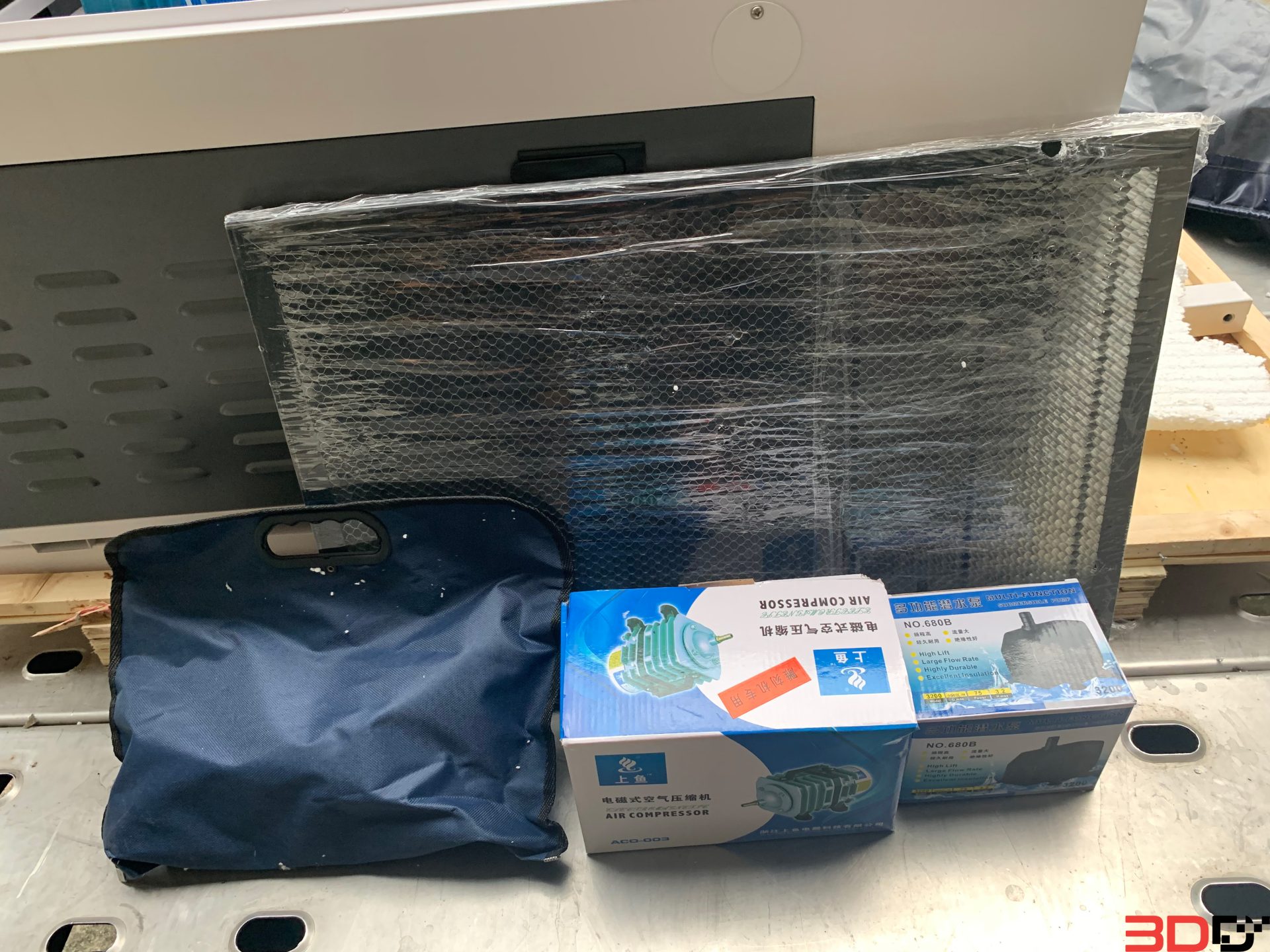

อุปกรณ์ต่อพวงภายในเครื่อง มี ถุงเครื่องมือเบื้องต้น , ปั๊มน้ำ , ปั๊มลม , แท่นรองชิ้นงาน

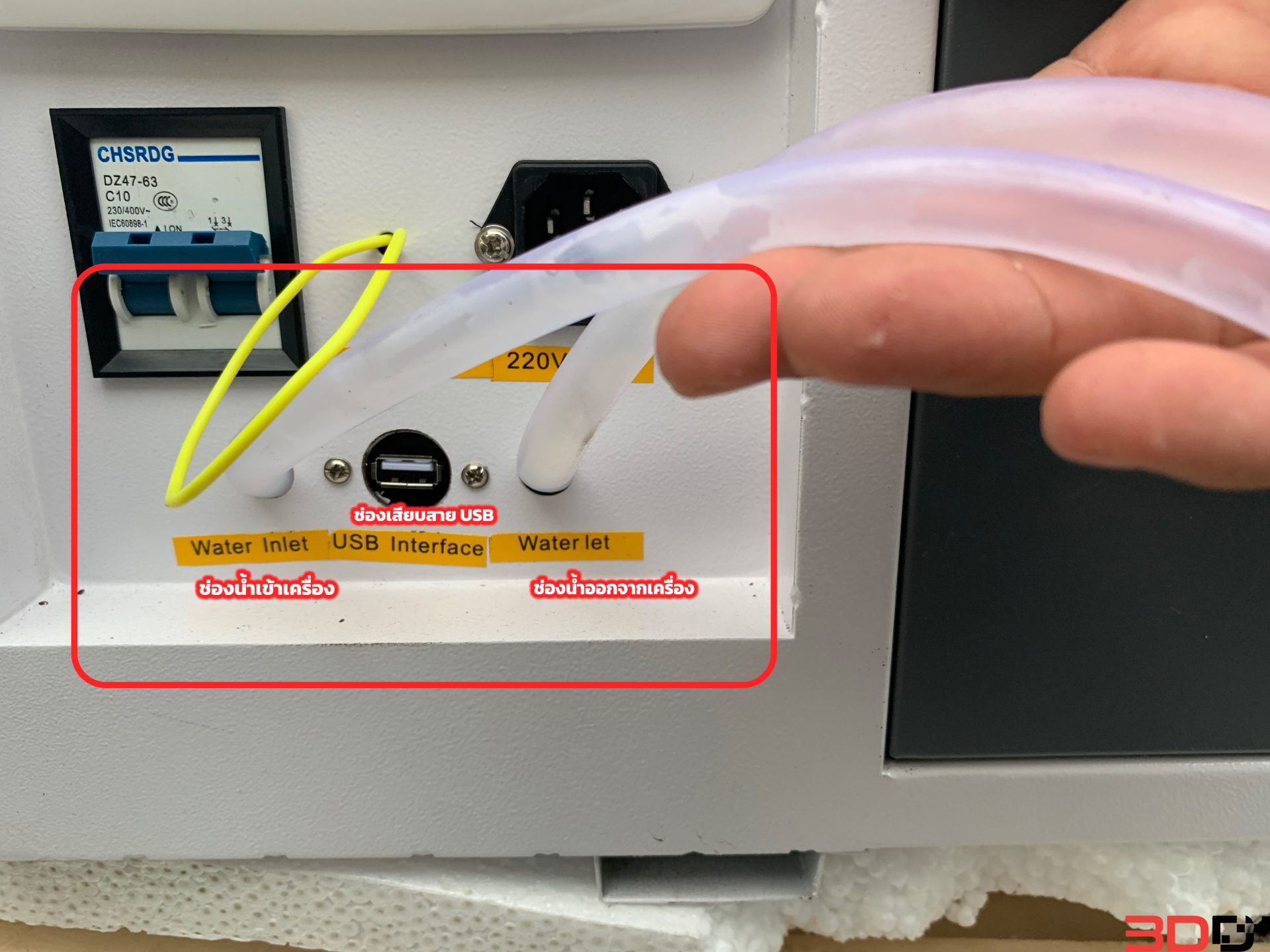

จุดต่อท่อน้ำ สำหรับ ระบายความร้อนที่หลอดเลเซอร์

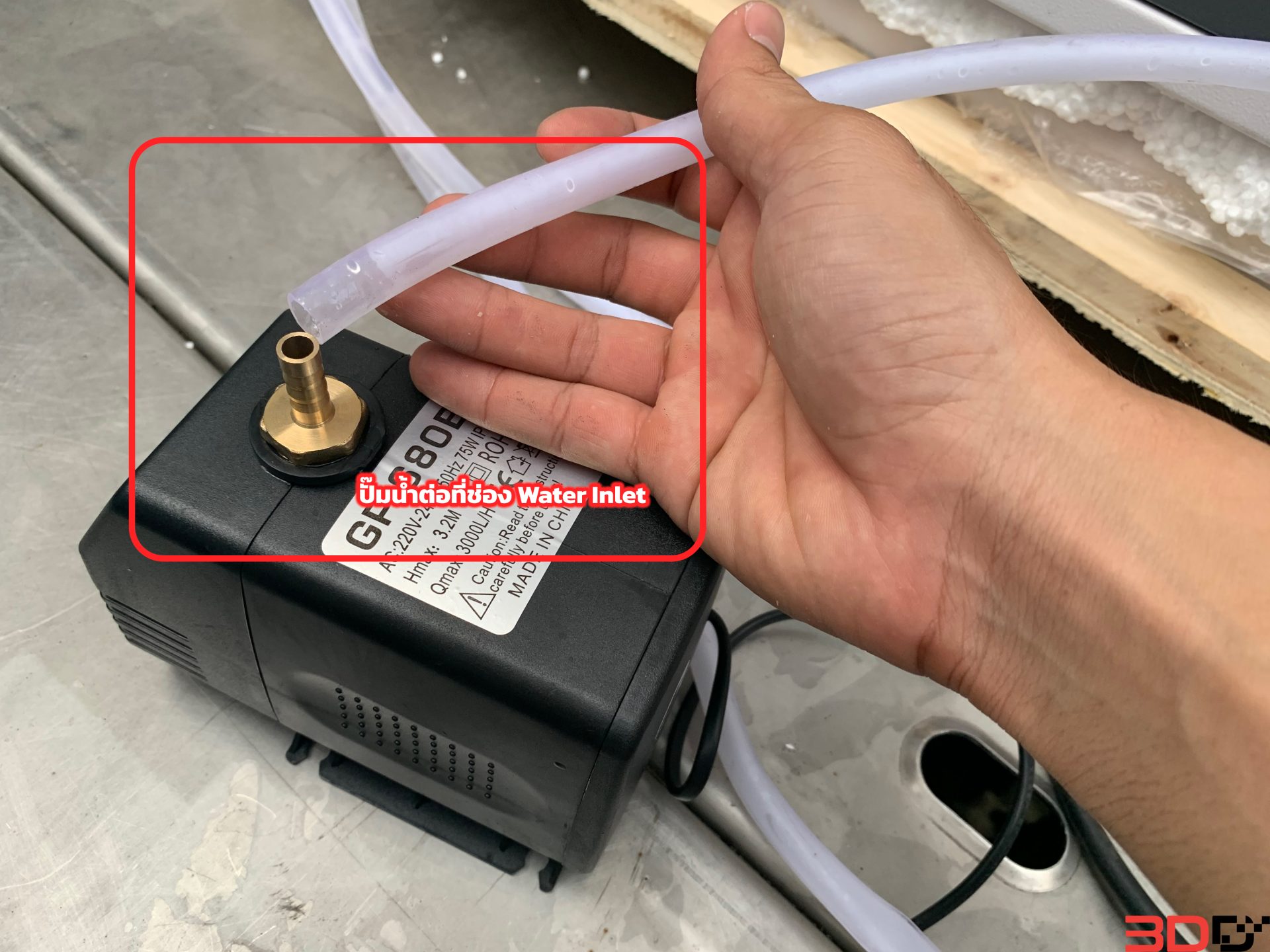

สำหรับช่อง Water Inlet ให้นำปลายท่อมาต่อที่ปั๊มน้ำ แล้วรัดแน่นด้วย เคเบิลไทม์อีกที ครับ

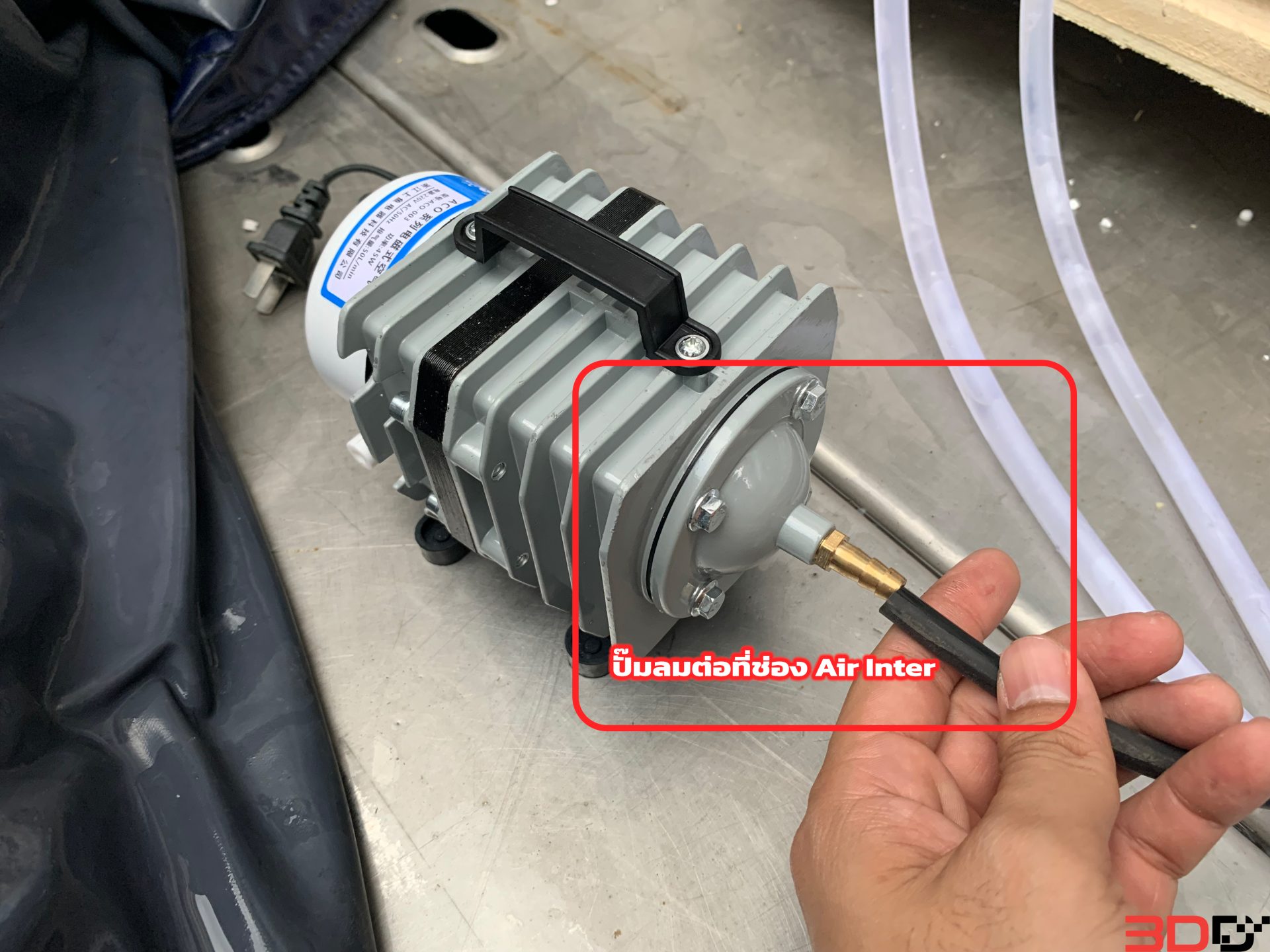

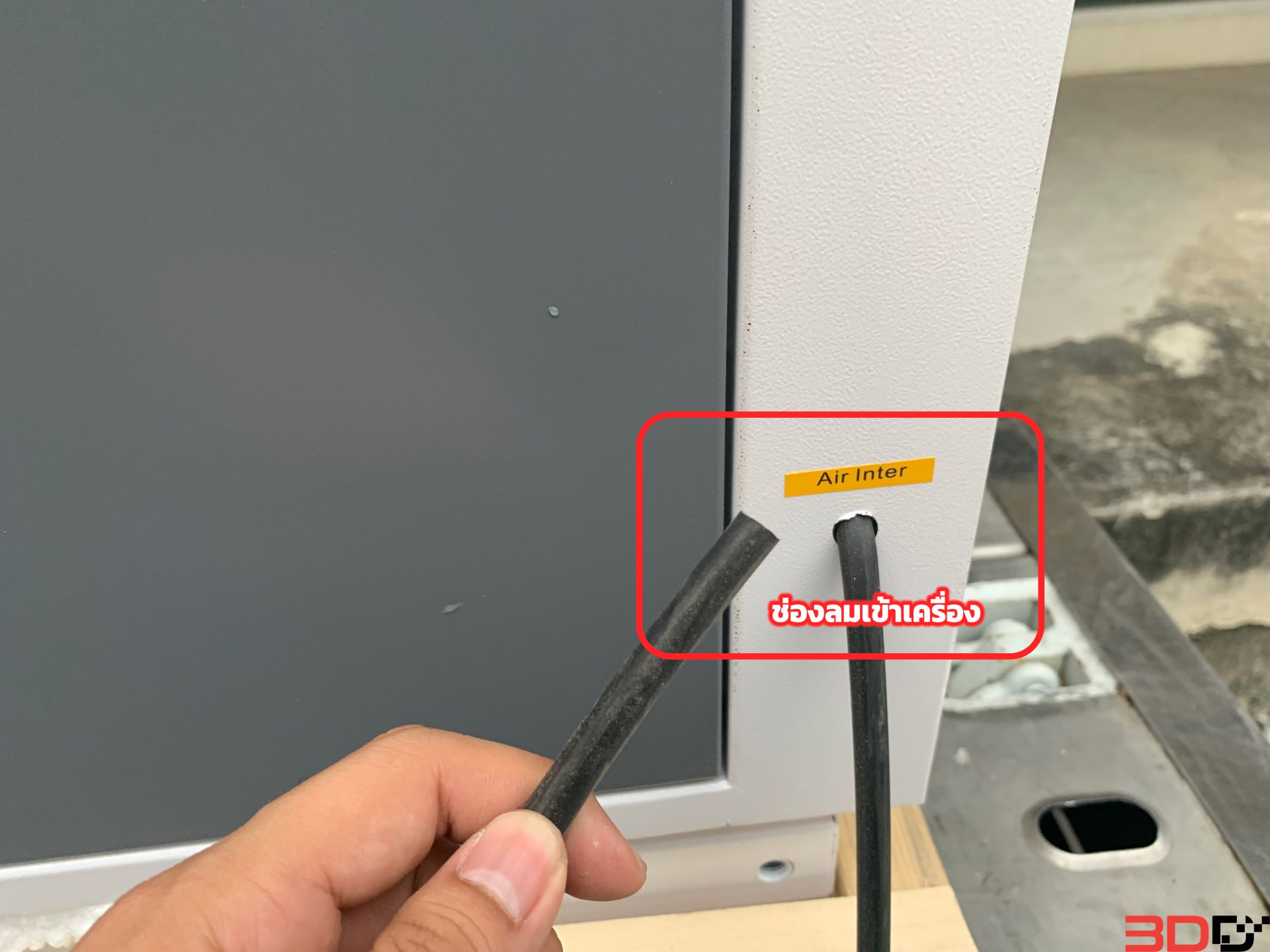

จุดต่อปั๊มลม จะอยู่ด้านหลังขวาของเครื่อง
นำไปต่อเข้ากับปั๊มลมครับ

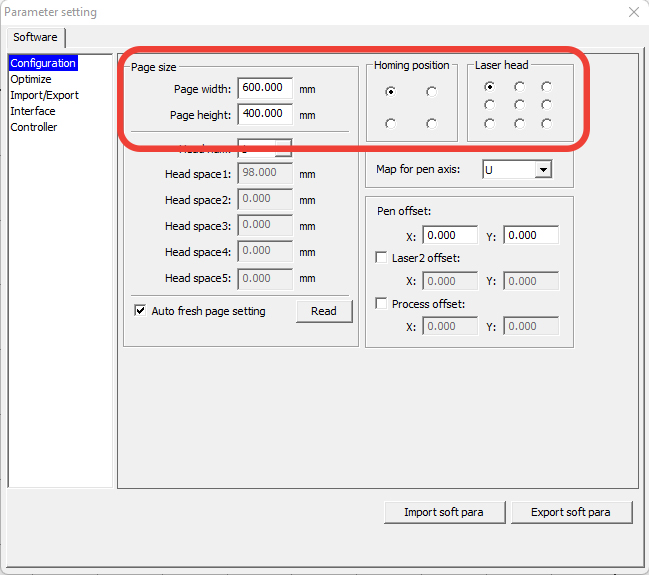

2. การตั้งค่า System Setting บนโปรแกรม RdWorkV8 (สามารถ Download ที่หน้า Download)
**สำคัญมาก ต้องตั้งค่า ขนาดพื้นที่การทำงาน Machine เป็น 600X400 และ ตำแหน่ง Home position ต้องอยู่ ซ้ายบน เสมอ**



3. การใช้งาน Software RDWorkV8

การใช้เครื่องมือต่างๆในโปรแกรม
การนำเข้าไฟล์ที่ออกแบบโดยโปรแกรมอื่น คลิกที่ File – Import
ในกรณีที่เป็นไฟล์ Vector จะสามารถเลือก Mode ได้ 4 แบบ คือ Cut / Scan / Dot / Pen
ในกรณีเป็นไฟล์ Bitmap จะไม่สามารถเลือกโหมดอื่นได้นอกจาก Scan (แกะสลัก)

(ความแตกต่างระหว่าง Bitmap และ Vector Files)

ARVE Error: src mismatch
provider:    youtube
url: https://www.youtube.com/watch?v=tjUHk_rqgKk&t=252s

src: https://www.youtube-nocookie.com/embed/tjUHk_rqgKk?start=252&feature=oembed
src mod: https://www.youtube-nocookie.com/embed/tjUHk_rqgKk?start=252
src gen: https://www.youtube-nocookie.com/embed/tjUHk_rqgKk


4. การนำไฟล์เข้าเครื่องเลเซอร์ โดย USB Cable

5. การนำไฟล์เข้าเครื่องเลเซอร์ โดย Flash Drive

6. การใช้งานเครื่องเลเซอร์เริ่มต้น (Basic Operation)

วิธีติดตั้งหลอดเลเซอร์ และปรับกระจกแสงเลเซอร์

ควรตรวจเช็คกระจก และเลนส์ให้สะอาดอยู่เสมอ เพื่อให้เลเซอร์ทำงานมีประสิทธิภาพสูงสุด
กระจกจะมีอายุการใช้งาน ไม่มีเวลาที่แน่นอน หมั่นตรวจเช็ค หากเสื่อมสภาพดังรูปแนะนำให้เปลี่ยนดีที่สุดครับ
