Texture Mapper เปิดตัวโปรแกรม แก้ไขสีผิวชิ้นงาน 3 มิติ

KORND 101, 3D Scan Show, 3D Software Show, review, Workshop, ข่าวสาร , , , ,
Texture Mapper เปิดตัวโปรแกรม แก้ไขสีผิวชิ้นงาน 3 มิติ

สวัสดีครับทุกท่าน วันนี้ 3DD Digital Fabrication มาแจ้งข่าวให้ลูกค้า 3D Scanner สำหรับใช้งานทางด้าน Real Color , AR , VR หรืองานสแกนเพื่อโชว์สินค้า ต้องขอเกิ่นนำก่อนว่าเครื่องสแกนเนอร์ 3 มิติ หรือ 3D Scanner สามารถสแกนชิ้นงานได้ และสามารถเก็บสีได้ระดับนึงโดยเฉพาะรุ่น EinScan Pro2X , HD ต้องติด Add-ons Color Module เพิ่ม หรือจะเป็นรุ่น EinScan H , EinScan HX ที่มีโหมดการสแกนชิ้นงาน บุคคล (Protait) หรือ สิ่งของ (Object) นั้นเอง แต่ว่าสีที่ได้จากการสแกนชิ้นงานนั้นอาจจะไม่มีความสมจริงเสมอไป ทางผู้ผลิตเครื่องสแกนเนอร์ 3 มิติอย่าง Shinning3D นั้นก็เลยพัฒนาในส่วนของโปรแกรม ที่จะมีปิดช่องโหว่ของการทำงานตรงนี้ให้กับผู้ที่ทำงานด้านนี้โดยตรงนั้นก็คือโปรแกรมที่มีชื่อว่า Texture Mapper นั้นเองซึ่งออกมาตอบโจทย์สีของชิ้นงานให้สมจริงยิ่งขึ้น และวันนี้เราจะมี Review โปรแกรมนี้กันครับ

การใช้งานโปรแกรม Texture Mapper ทางเราจะอธิบายแบบสรุปสั้นๆ ง่ายๆให้ดังนี้ครับ

  1. อัพโหลดไฟล์งาน .OBJ และกลุ่มของไฟล์งานที่ประกอบไปด้วย .OBJ , .MTL , .PNG
  2. อัพโหลดภาพ 2 มิติที่ถูกถ่ายมาจากชิ้นงานจริง โดยที่ระยะของการถ่ายภาพ แสง สี ควรมีความสม่ำเสมอกันให้มากที่สุด
  3. Auto Mapping โปรแกรมจะคำนวณในส่วนของสีชิ้นงาน สีของภาพ และนำมาภาพมาแปะไปบนผิวงาน
  4. Export File ที่ทำการ Mapping เสร็จแล้วไปใช้งานต่อ
  • เริ่มต้นจากการสแกนชิ้นงานแบบเก็บสีชิ้นงานและทำการ Save as File เป็นนามสกุล .OBJ
SHINNING3D Texture Mapper
SHINNING3D Texture Mapper

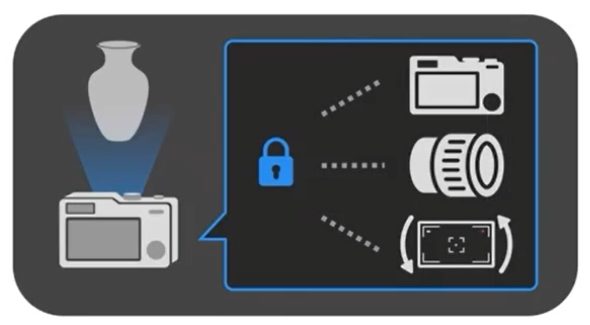

  • ทำการถ่ายภาพชิ้นงานโดยที่ต้อง Fixed ระยะห่างของกล้องกับชิ้นงาน เลนส์ และรูรับแสงให้เหมือนกันทุกการถ่ายภาพอ้างอิงจากรูปภาพ
  1. Fixed ระยะห่างของกล้องกับชิ้นงาน
  2. Fixed ค่าเลนส์และรูรับแสง
  3. Fixed ค่า Rotate ของกล้องควรเป็นมุมมองใดมุมมองนึง เช่น ถ่ายภาพแนวนอน ก็ควรเป็นภาพแนวนอนตลอดทุกภาพ
Texture Mapper Program
SHINNING3D Texture Mapper
SHINNING3D Texture Mapper
  • หลังจากที่สแกนชิ้นงานแบบเก็บสีและเก็บไฟล์ภาพเรียบร้อยแล้ว ก็เริ่มใช้งานโปรแกรม Texture Mapper ได้เลยครับ Develop by SHINNING3D
Texture Mapper Program
Texture Mapper Program
Texture Mapper Program
Texture Mapper Program

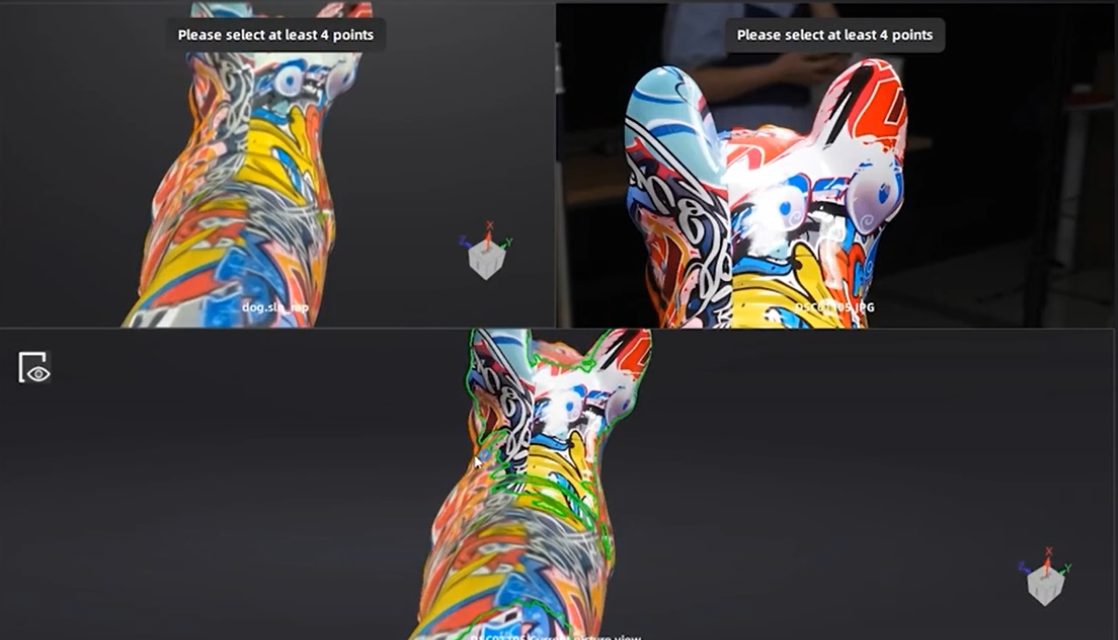

  • Import File งาน .OBJ รวมไปถึงไฟล์รูปภาพเพื่อทำการ Mapping สีกันได้เลยครับ
Texture Mapper Program
Texture Mapper Program
  • ชิ้นงานจะถูก Map สีเรียบร้อยจะเป็นดังภาพด้านล่างครับ จะสังเกตุเห็นได้ว่าตัวสีของผิวงานจะมีความเสมือนจริงเหมือนภาพมากนั้นก็คือโปรแกรมนี้ช่วยให้เราสามารถนำภาพมาเป็นผิวของงาน 3 มิติได้ครับ จากนี้เราก็สามารถ Export File เพื่อไปใช้งานต่อได้เลยครับ
Texture Mapper Program
